Μέτρηση της σειράς
|
F400: 0~400μm N400: 0~400μm F1: 0~1250μm F1/90: 0~1250μm
N1: 0~1250μm F10: 0~10000μm CN02: 10~200μm
|
|
Μέτρηση της ακρίβειας
|
F400、 N400 1 βαθμολόγηση σημείου: βαθμολόγηση σημείου ± （2%+0.7） 2: ± （1%+7） F1、 F1/90、 N1、 CN02 1 βαθμολόγηση σημείου: βαθμολόγηση σημείου ± （2%+1） 2: ± （1%+1） F10 1 βαθμολόγηση σημείου: ± （2%+10） βαθμολόγηση 2 σημείου: ± （1%+10）
|
|
Βαθμολόγηση
|
1 βαθμολόγηση του /basic βαθμολόγησης σημείου του /2 βαθμολόγησης σημείου
|
|
Ψήφισμα επίδειξης
|
0.1um (0~99.9um)/1um (πάνω από 100um)
|
|
Βάρος
|
250g (συμπεριλαμβανομένης της συσκευασίας μπαταριών)
|
|
Περιβάλλον λειτουργίας
|
Θερμοκρασία: 0℃~50℃ υγρασία: 20%RH~90%RH
|
|
Τρόπος λειτουργίας
|
Άμεσος εξεταστικός τρόπος στατιστικών τρόπου και φραγμών
|
|
Μέτρηση του τρόπου
|
συνεχής/ενιαίος
|
|
Τρόπος κλεισίματος
|
χειρωνακτικός/αυτόματος
|
|
Συναγερμός λειτουργίας
|
Μουσική δαχτυλιδιών για να ανησυχήσει το λάθος
|
|
Συναλλαγή σημάτων
|
|
Κατώτατο όριο
|
Ρύθμιση ορίων και αυτόματα μετρημένες συναγερμός τιμές από το όριο
|
|
Ανάλυση στοιχείων
|
Αναλύοντας μια batch μέτρησης των τιμών μέσω του ιστογράμμου
|
|
Λειτουργία στατιστικής
|
Μέσοι σταθερή απόκλιση/όρος του μέγιστου ελάχιστου μετρήσεων
|
|
Στοιχεία Merory
|
|
Τιμές πάχους
|
500 μέτρηση των στοιχείων
|
|
Διαγράψτε
|
Ενιαία αμφισβητήσιμα στοιχεία/όλα τα στοιχεία μιας ομάδας
|
|
Εισόδου-εξόδου
|
|
Τυπωμένη ύλη
|
μετρημένες τιμές, τιμές στατιστικής, οριακές τιμές και ιστόγραμμο
|
|
Επικοινωνία
|
RS232/USB
|
|
Παροχή ηλεκτρικού ρεύματος
|
|
Μπαταρία
|
9V νικέλιο-υδρίδιο/αλκαλικές μπαταρίες
|
|
Επιθεώρηση μπαταριών δύναμης
|
ένδειξη χαμηλής τάσης
|
|
Τυποποιημένη παράδοση
|
Κύρια μονάδα
|
1
|
|
Ενσωματωμένος έλεγχος ((N1orF1)
|
1
|
|
Σύνολο φύλλων αλουμινίου βαθμολόγησης
|
4
|
|
Σύνολο βάσεων βαθμολόγησης
|
1
|
|
9V αλκαλική μπαταρία
|
1
|
|
Εγχειρίδιο οδηγίας
|
1
|
|
Rd-e32-sn εκτυπωτών
|
1
|
|
Διορατικότητα λογισμικού CTG
|
1
|
|

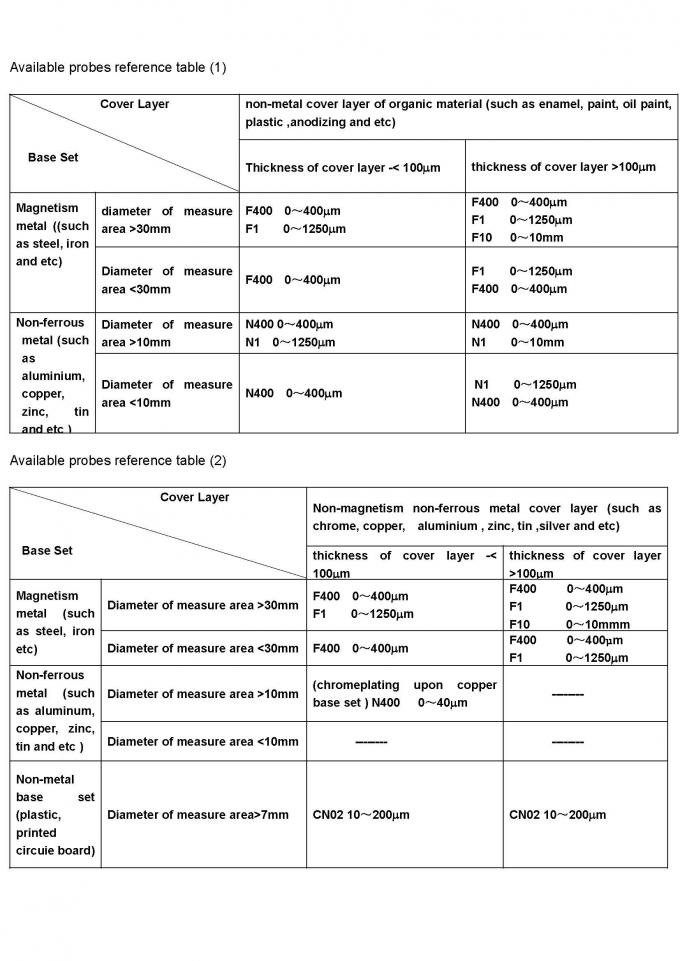

Προαιρετικά εξαρτήματα
|
|
έλεγχος
|
F400 F1 F1/90° F10 N400 N1 CN02
|
|
Πρότυπο ελέγχων
|
F400
|
F1
|
F1/90°
|
F10
|
N400
|
N1
|
CN02
|
|
|
Αρχή εργασίας
|
μαγνητική επαγωγή
|
προκληθε'ν ρεύμα στροβίλου
|
|
|
Μέτρηση της σειράς (χιλ.)
|
0~400
|
0~1250
|
0~10000
|
0~400
|
 0~1250
|
10~200
|
|
|
(chromeplating επάνω στη βάση χαλκού καθορισμένο 0~40)
|
|
|
Ψήφισμα (χιλ.)
|
0.1
|
0.1
|
10
|
0.1
|
0.1
|
1
|
|
|
Ανοχή
|
1point βαθμολόγηση (χιλ.)
|
± (3%H+0.7)
|
± (3%H+1)
|
± (3%H+10)
|
± (3%H+0.7)
|
± (3%H+1.5)
|
± (3%H+1)
|
|
|
2point βαθμολόγηση (χιλ.)
|
± (1%H+0.7)
|
± ((1%H+1)
|
± (1%H+10)
|
± (1%H+0.7)
|
± （1%H+1.5）
|
|
|
|
Μέτρηση του όρου
|
Ελάχιστη ακτίνα κυρτότητας (χιλ.)
|
κυρτός
|
1
|
1.5
|
επίπεδος
|
10
|
κυρτός
|
1.5
|
3
|
επίπεδος
|
Μόνο οριζόντια
|
|
|
Λ.
περιοχή μέτρου (χιλ.)
|
F-3
|
F7
|
F7
|
F4
|
F4
|
F5
|
F5
|
F7
|
|
|
Κρίσιμο πάχος υποστρωμάτων (χιλ.)
|
0.2
|
0.5
|
0.5
|
2
|
0.3
|
0.3
|
0.3
|
Κανένα όριο
|
|
