Μια σάρωση B σάρωση 0,001mm htigh ανάλυση διεισδυτική επικάλυψη υπερήχων πάχους μετρητή

A & B σάρωση 0,001mm υψηλής ανάλυσης διεισδυτική επικάλυψη υπερήχων πάχους μετρητή

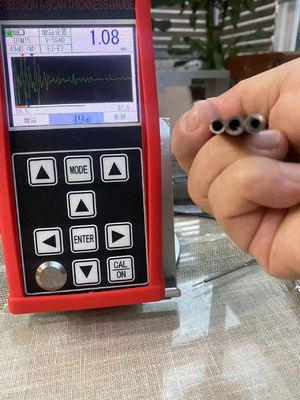

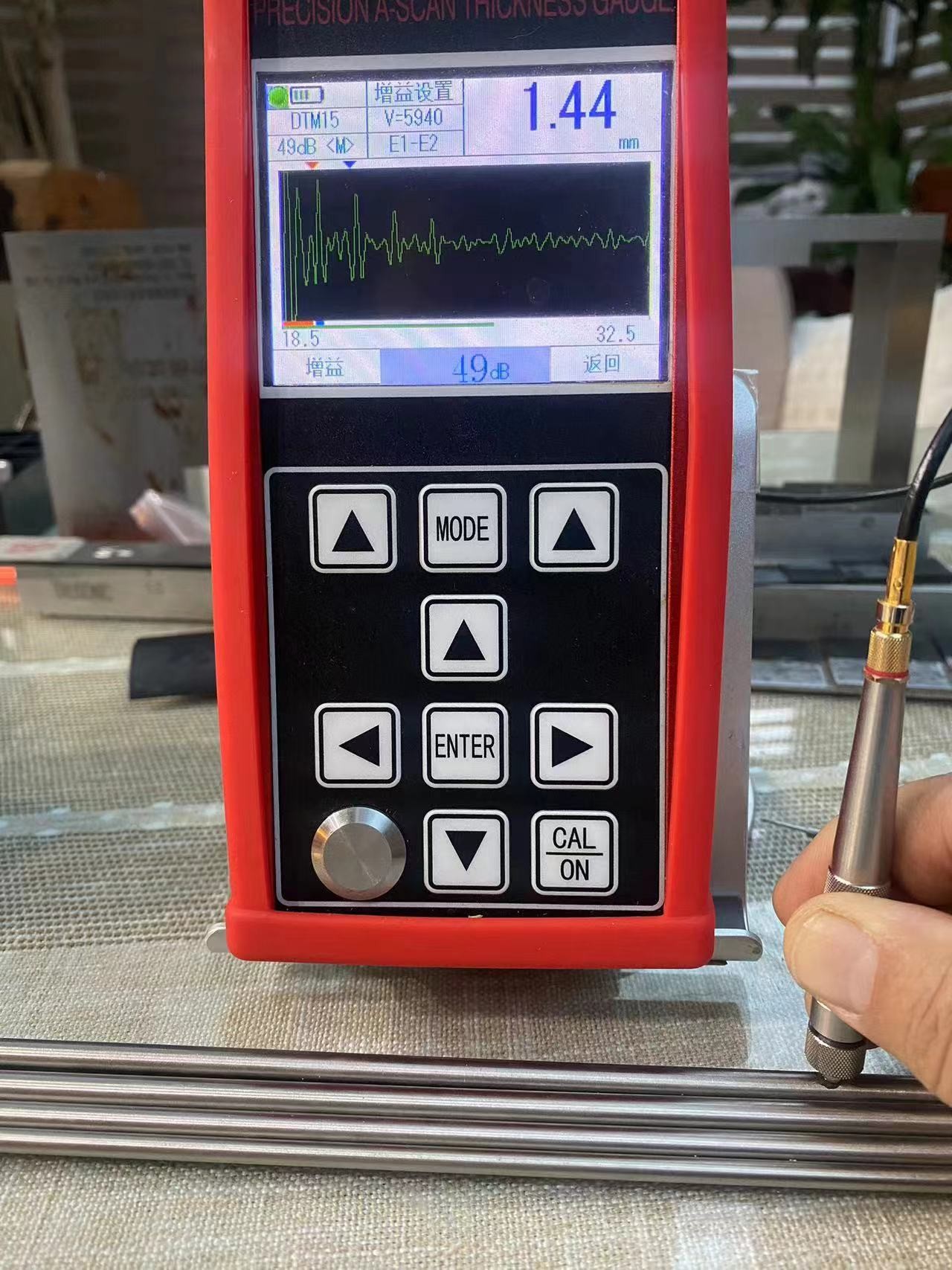

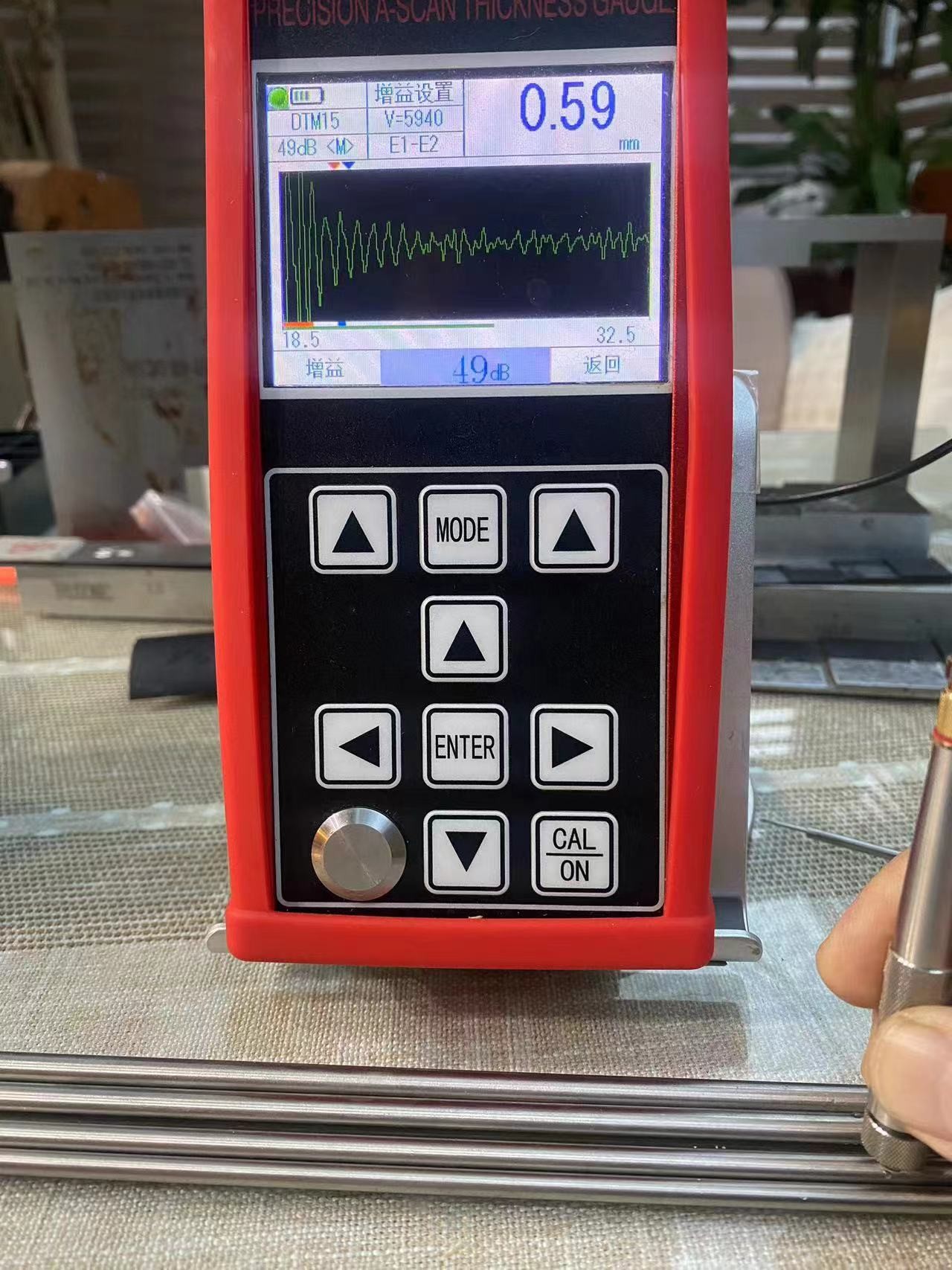

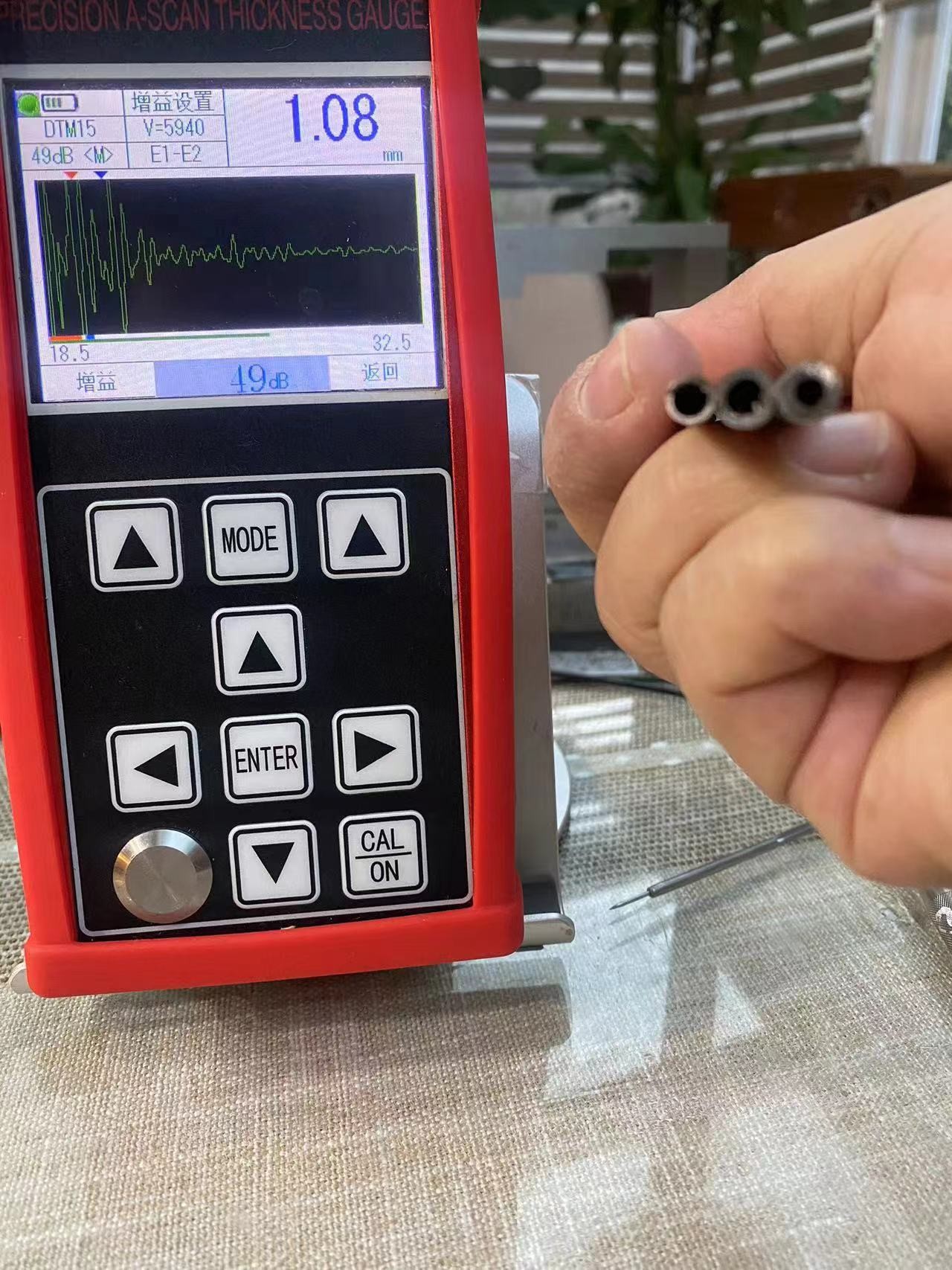

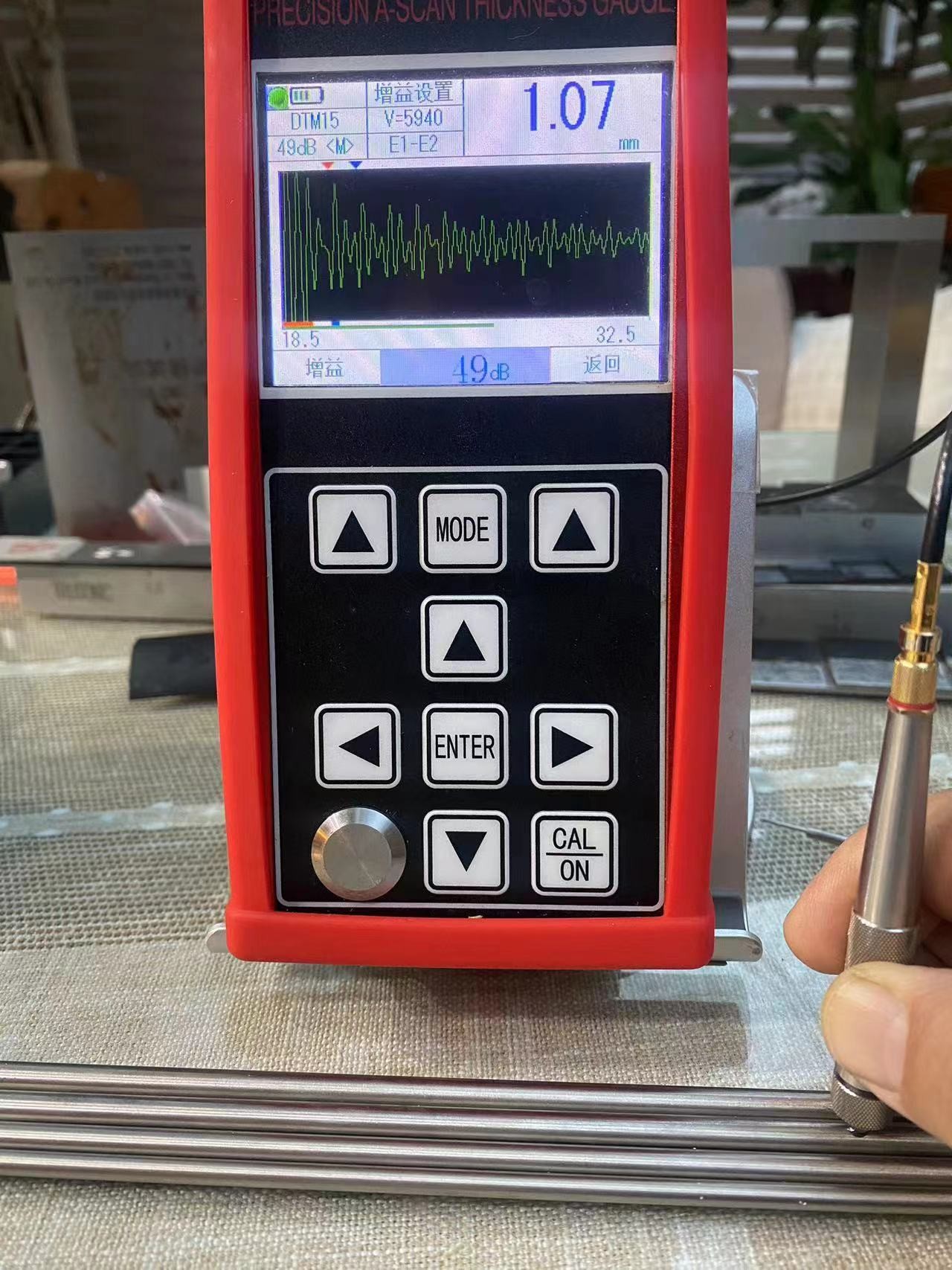

Το TG-5700 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση A / B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την αντανάκλαση παλμών.Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει υπερηχητικό κύμα διαδίδονται σε αυτό με σταθερή ταχύτητα και να πάρει την αντανάκλαση από την πίσωΗ ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15 mm (χάλυβας).

Το προϊόν αυτό μπορεί να μετρήσει με ακρίβεια τις πλάκες και τα επεξεργασμένα μέρη.Μπορεί να χρησιμοποιηθεί στο πετρέλαιο., χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.

Το προϊόν αυτό συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό μετρητή πάχους (JJF 1126-2004).

●Το προϊόν αυτό διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής απεικόνισης.

● Το εύρος μέτρησης είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχών" για την πραγματοποίηση της μέτρησης υπεραπλών τμημάτων, με ελάχιστο πάχος μέτρησης 0,15 mm (χάλυβας).

● Το προϊόν αυτό μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002 mm.

● Έχει τις λειτουργίες της διεισδυτικής επικάλυψης και της μέτρησης ηχώ προς ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα χρώματος και επικάλυψη στην επιφάνεια.

● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e ανταποκρίνονται στη μέτρηση συμβατικών παχών εργαστηρίων. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών μερών.

● Οι αριθμητικές λειτουργίες περιλαμβάνουν: τη συνήθη λειτουργία αξίας πάχους, τη λειτουργία διαφοράς / ποσοστού μείωσης και τη λειτουργία μέγιστης αξίας.

● Δύο τρόποι αύξησης: αυτόματη αύξηση / χειροκίνητη αύξηση.

● Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη διακοπή λειτουργίας, με λειτουργία εξοικονόμησης ενέργειας.

● Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου του ανιχνευτή διπλού κρυστάλλου και του ανιχνευτή μονοκρυστάλλου, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως 20MHz·

● Υποστηρίζει την αποθήκευση μαζικής μάζας και μπορεί να αποθηκεύσει ταυτόχρονα 100000 τιμές πάχους, 500 ομάδες κυματικών μορφών A-scan και 500 ομάδες κυματικών μορφών B-scan.

● Μεγάλη 3,5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA);

● Διαθέτει ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλών σημείων και λειτουργίες χειροκίνητης βαθμονόμησης,και μπορεί να βαθμονόμησε την ταχύτητα του ήχου και να ανιχνεύσει τη θέση μηδέν την ίδια στιγμήΥποστηρίζει τη διπλή διπλή κρυστάλλινη διόρθωση.

● Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να αλλάζει μεταξύ μονάδων χιλιοστών και ιντσών.

● Υποστηρίζει την εμφάνιση στα αγγλικά.

Είναι κατάλληλο για τη μέτρηση του πάχους των μετάλλων (όπως χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό κλπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, γυάλινης ινών και άλλων καλών υπερήχων αγωγών.

Η αρχή της μέτρησης πάχους υπερήχων είναι παρόμοια με εκείνη της μέτρησης φωτεινών κυμάτων.Όταν φτάνει στην υλική διεπαφήΤο πάχος του μετρούμενου υλικού προσδιορίζεται με ακριβή μέτρηση του χρόνου υπερήχων διάδοσης στο υλικό.

* Σημείωση: η εταιρεία διατηρεί το δικαίωμα να κάνει τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.

Τυπική παράδοση

Κεντρική μονάδα TG-5700 1pc
2.5M Φ20 μετατροπέας με ένα μόνο στοιχείο, εύρος δοκιμής 4-1800mm 1pc
Μπουκάλι συσσωρευτών 1pc
Κουτί 1pc
Εγχειρίδιο χρήσης 1pc

Πιστοποιητικό βαθμονόμησης 1pc

Προαιρετικά αξεσουάρ

Διαφορετικοί ανιχνευτές με διαφορετική συχνότητα, μεμονωμένοι ανιχνευτές 8mm/10mm/12mm και ανιχνευτές υπερηχητικού πάχους TR

Διαφορετικά μπλοκ σφήνας

Λογισμικό PC Data

Συσκευή

Συσκευασία: Τυπική συσκευασία εξαγωγής, καντόνι

Προαιρετικός ανιχνευτής:

Επικεφαλής
