Σχήμα κύματος Β Σκάναρισμα μεμονωμένου και διπλού στοιχείου Χρωματική οθόνη τοιχώματος υπερήχων πάχους μετρητή

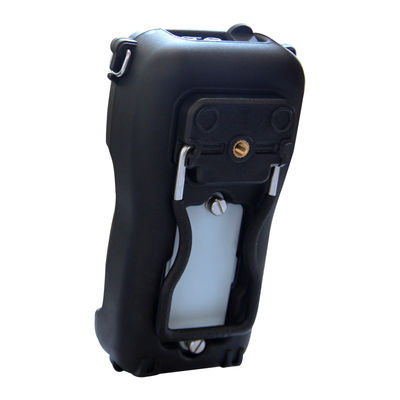

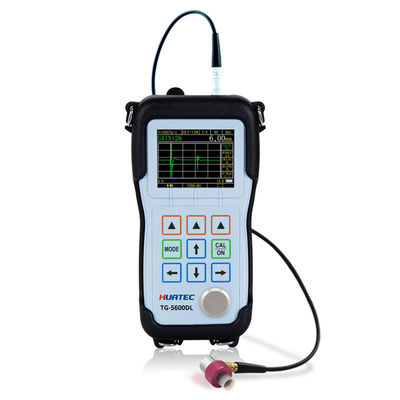

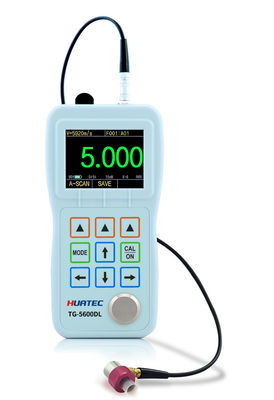

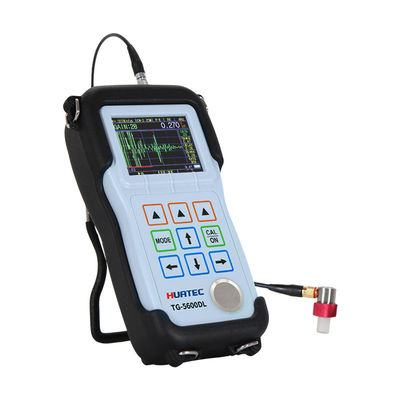

Το HUATEC TG-5600DL είναι ένα φορητό υπερηχητικό μέτρο πάχους.Το TG-5600DL είναι ικανό να μετρά το πάχος διαφόρων υλικών με ακρίβεια έως και 00,001 χιλιοστά ή 0,0001 ίντσες και χρησιμοποιούνται ευρέως σε διάφορες εφαρμογές μέτρησης πάχους.
Οι χρήστες μπορούν να μετρήσουν το πάχος μόνο από τη μία πλευρά του υλικού που μετριέται, χωρίς να βλάψουν το εργασιακό κομμάτι.
Το TG-5600DL μπορεί να εμφανίσει μετρήσεις πάχους και A-scans ταυτόχρονα, επιτρέποντας στους χρήστες να ελέγχουν τις μορφές κύματος.ώστε το εύρος μέτρησης πάχους να είναι μεγάλοΗ λειτουργία B-scan χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του μετρούμενου εργαστηρίου.Το ανιχνευτικό κινείται κατά μήκος της επιφάνειας του εργασιακού μεριδίου για να εμφανίσει την εγκάρσια τομή του εργασιακού.
Το μέτρο αυτό μπορεί να χρησιμοποιηθεί στη βιομηχανία παραγωγής, στη μεταλλουργική βιομηχανία, στον αεροδιαστημικό τομέα, στις σιδηροδρομικές μεταφορές, στη χημική βιομηχανία, στη βιομηχανία επιθεώρησης εμπορευμάτων και σε άλλους τομείς δοκιμών.Εκτός από την ακριβή μέτρηση μιας ποικιλίας πλάκες και επεξεργασμένα μέρη, την παρακολούθηση μιας ποικιλίας σωλήνων και δοχείων υπό πίεση που βρίσκονται σε εξοπλισμό παραγωγής για την περαιτέρω παρακολούθηση των επιπέδων αραίωσης τους μετά την διάβρωση κατά τη διάρκεια της χρήσης,που αποτελεί αναπόφευκτο εργαλείο στον κλάδο των μη καταστροφικών δοκιμών.
Η λειτουργία αποθήκευσης είναι προαιρετική, σύμφωνα με τις διαφορετικές ανάγκες των πελατών, και ο ενσωματωμένος καταχωρητής δεδομένων μεγάλης χωρητικότητας μπορεί να αποθηκεύσει έως και 100.000 τιμές μέτρησης πάχους και 400 μορφές κύματος.Άλλες λειτουργίες μπορούν να είναι προαιρετικές, όπως πολλαπλά στρώματα μέτρησης πάχους, υπερυψηλή ανάλυση, μέτρηση πάχους μεγάλου εύρους, ψηφιακή μείωση θορύβου και λειτουργία παραθύρου, εσωτερικό στρώμα οξειδίου τοίχου, επικοινωνία σε πραγματικό χρόνο,Πολυκαναλιές και άλλες επιλογές.
Βασικές λειτουργίες μέτρησης
• Οι περισσότερες μετρήσεις υλικών μπορούν να γίνουν με τη χρήση μετατροπών με ένα μόνο στοιχείο.
• Περιοχή πάχους μέτρησης: 0,01 mm ~ 38 m, ανάλογα με το μέτριο υλικό, τον ανιχνευτή, τις συνθήκες επιφάνειας, τη θερμοκρασία και την επιλεγμένη διαμόρφωση.
• Προσδιορίστε την ταχύτητα του ήχου ενός υλικού με άγνωστη ταχύτητα ήχου
• Υψηλή ανάλυση: Η κανονική ανάλυση της οθόνης είναι 0,001 mm, η προαιρετική υπερ-υψηλή ανάλυση μπορεί να φτάσει τα 0,0001 mm.
• Μονάδες μέτρησης: χιλιοστόμετρα, ίντσες, μικρόνια και μίλια.
• Μέτρηση υψηλών θερμοκρασιών: θερμοκρασίες έως 500°C.
• Λεπτομέτρο προεπιλεγμένης διαμόρφωσης συστήματος: Για την ευκολία του χρήστη, έχει ρυθμιστεί σύμφωνα με τις προεπιλεγμένες συνθήκες χρήσης του ανιχνευτή του οργάνου.
• Λειτουργία παύσης: επιτρέπει εργασίες επεξεργασίας μετά τη μέτρηση.
• Λειτουργία απεικόνισης κυμάτων σε πλήρη οθόνη: αυξάνει την περιοχή απεικόνισης ηχώ κατά 20%, παρέχοντας στον χειριστή μια μεγάλη εμπειρία παραθύρου.
• Δείξη έντασης ηχώ: Όσο ισχυρότερη είναι η ηχώ, τόσο περισσότερες γραμμές δείκτη εμφανίζονται, ειδικά η απεικόνιση των ψηφίων, η οποία είναι πιο χρήσιμη.
• Τρόπος B-scan με βάση το χρόνο: Χρησιμοποιείται για την παρατήρηση του κατώτατου προφίλ του εργαλείου που πρόκειται να μετρηθεί.
• Τρόπος διαφοράς/λιγάνου μείωσης: Η διαφορά πάχους σε σχέση με το σημείο ρύθμισης εμφανίζεται και εκφράζεται ως ποσοστό του ρυθμού μείωσης.
• TDG χρονικά μεταβαλλόμενο κέρδος: Ο αρχικός παλμός ή η ηχώ της διεπαφής μπορεί να μειωθεί αποτελεσματικά μειώνοντας το αρχικό κέρδος,και η κάτω ηχώ του δοκιμαζόμενου δείγματος μπορεί να αυξηθεί αυξάνοντας το μέγιστο κέρδος, το οποίο είναι εύκολο να μετρηθεί.
• Τρόπος μέτρησης:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
Βασικές παραμέτρους
| Προδιαγραφές οργάνων | |
| Αρχή λειτουργίας | Π-Ε (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Πολλές ηχώσεις), E-EV ((Επιβεβαίωση ηχώ) |
| Τύπος ανιχνευτή | Έλεγχος καθυστέρησης γραμμής, Έλεγχος επαφής, Έλεγχος μεμβράνης, Έλεγχος τύπου μολύβι, Έλεγχος κατάδυσης |
| Κλιμάκωση | Μηδέν ανίχνευσης, ταχύτητα βαθμονόμησης, βαθμονόμηση 1 σημείου, βαθμονόμηση 2 σημείων, ρυθμιστική ταχύτητα |
| Περιοχή πάχους |
00,01 mm ̇ 38 m, ανάλογα με το δοκιμαζόμενο υλικό, τις συνθήκες επιφάνειας του ανιχνευτή, τη θερμοκρασία και την επιλεγμένη διαμόρφωση. 0.15mm30mm (Συνηθισμένος ανιχνευτής D15A, ατσάλι) |
| Πεδίο ταχύτητας υλικού | 310 - 18699m/s και μπορεί να μετρήσει την ταχύτητα με γνωστά πάχους |
| Απόφαση | Προαιρετικά 0,1/0,01/0,001 mm |
| Συχνότητα ανάλυσης | 0.5MHz20MHz |
| Μονάδα μέτρησης | Μμ, ίντσες, μμ, χιλιάδες |
| Ποσοστό ενημέρωσης | 4HZ, 8HZ, 16HZ ανά δευτερόλεπτο προαιρετικά |
| Εκκενώστε | Εξαλείφεται αυτόματα όταν βρίσκεται σε αδρανή λειτουργία για 5,10 ή 20 λεπτά, ή χειροκίνητα |
| Τύπος οθόνης | 2.4 ίντσες (320 × 240 πόντους) LCD οθόνη με χρωματική οθόνη TFT |
| Τρόπος διόρθωσης | ΡΑ, ΡΑ-, ΠΟΛΗ, ΜΕΤΑ+, ΜΕΤΑ |
| Τρόπος προβολής | Α-ΣΚΑΝ, Β-ΣΚΑΝ, ΑΡΧΙΤΑ, ΚΑΠΤΕΡΗ, ΔΙΑΦΑΛΗΣΗ, ΑΛΑΜ |
| Αποθήκευση | Μπορεί να αποθηκεύσει 100.000 τιμές πάχους και 400 αρχεία ρύθμισης παραμέτρων (προαιρετικό) |
| Κέρδος | Χαμηλή, μέση ή υψηλή για διαφορετικές συνθήκες δοκιμής |
| Τρόπος εμφάνισης | Κανονική, ελάχιστη/μέγιστη απορρόφηση, DIFF/RR% |
| Διόρθωση πορείας V | Αυτοματοποιημένο |
| Ποσοστό ενημέρωσης | Επιλέξιμα 4Hz, 8Hz, 16Hz |
| ΥλικόΠεδίο ταχύτητας | 500 έως 9999m/s (0,0197 έως 0,3937in/us) |
| Γλώσσες | Επιλέξιμα κινέζικα, αγγλικά, ιαπωνικά |
| Ρυθμίσεις συναγερμού | Ελάχιστες και μέγιστες συναγερμοί. Πεδίο από 0,25 mm έως 508 mm (0,010" έως 20,00"). Δυναμική αλλαγή χρώματος της μορφής κύματος στον συναγερμό |
| Απαιτήσεις ισχύος | 2 μπαταρίες μεγέθους AA |
| Χρόνος λειτουργίας | Περίπου 40 ώρες |
| Αποσύνδεση του οργάνου | Επιλέξιμη ΕΠΙΠΟΤΑ ΕΝΕΙΣ ή ΑΤΟΜΑΤΙΚΑ ΑΠΟΣΚΛΗΣΗ μετά από 5, 10, 20 λεπτά αδράνειας |
| Θερμοκρασία λειτουργίας | -10°C έως +50°C (+10°F έως +120°F) |
| Μέγεθος | 153 χιλιοστά X 76 χιλιοστά X 37 χιλιοστά |
| Βάρος | 280 g, συμπεριλαμβανομένων των μπαταριών |
Τυπική διαμόρφωση
| Άρθρα | Ποσότητα |
|
TG-5600DL Υπερήχθη μέτρηση πάχους |
1 |
| Έλεγχος | 1 |
| Καλώδιο | 1 |
| Τεχνητή κάλυψη | 1 |
| Αλκαλικές μπαταρίες | - |
| Φιαλάκι συνδετήρα | 1 |
| Υπόθεση | 1 |
| Εγχειρίδιο λειτουργίας | 1 |
| Πιστοποιητικό βαθμονόμησης | 1 |
Προαιρετικά αξεσουάρ
| Ελέγχου | Καλώδια |
| Τεχνητή κάλυψη | Κλοπές βήματος |
| Αξιοθέτητες γραμμές | Αντικείμενο σύνδεσης |
| Προστατευτική ταινία | Επιλογές λογισμικού |
Ο πίνακας απαριθμεί την ταχύτητα διάδοσης του υπερήχων σε διάφορα κοινά υλικά.Η πραγματική ταχύτητα αυτών των υλικών μπορεί να διαφέρει από την ταχύτητα στον πίνακα για διάφορους λόγους, για παράδειγμα, τη σύνθεση του υλικού, τον προτιμώμενο προσανατολισμό των κόκκων, τη πορώσεια και τη θερμοκρασία κλπ.ένα δείγμα από συγκεκριμένο υλικό πρέπει πρώτα να δοκιμαστεί για να επιβεβαιωθεί η ταχύτητα του συγκεκριμένου υλικού.
Πίνακας:Κατάλογος ταχύτητας υλικού
| Υλικό | Ταχύτητα ((m/s) |
| Ατσάλι 20# | 5891 |
| Αλουμίνιο | 6320 |
| Χρωμικό | 6200 |
| Χάλυβα | 4660 |
| Χρυσό | 3251 |
| Σίδηρο | 5930 |
| Σημείωση: | 2160 |
| Μαγνήσιο | 5806 |
| Ασημένιο | 3607 |
| Τιτάνιο | 6098 |
| Ζήνθιο | 4193 |
| Βόλφραμ | 5181 |
| Κύπελλο | 3320 |
| Άλλες χημικές ουσίες | 4380 |
| Γκρι χυτοσίδηρο | 4600 |
| Γυαλί | 5766 |
| Νάιλον | 2610 |
| Ατσάλι από ανοξείδωτο 304 | 5334 |
| PVC | 2392 |
| Σιλικόνη | 9620 |
| Κουάρτζιο γυαλί | 5655 |
Σημείωση:Για την πραγματική βαθμονόμηση ταχύτητας, ανατρέξτε στην βαθμονόμηση ταχύτητας 6.2
