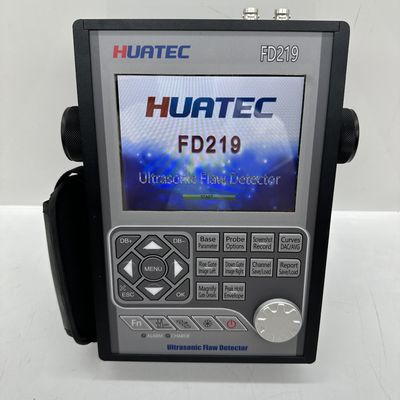

Αυτός ο ανιχνευτής ελαττωμάτων HUATEC FD219 είναι ένας φορητός βιομηχανικός ψηφιακός ανιχνευτής ελαττωμάτων υπερήχων που μπορεί να ανιχνεύσει, να εντοπίσει, να αξιολογήσει και να διαγνώσει διάφορα ελαττώματα (ρωγμές, εγκλείσματα, πόρους κ.λπ.) στο τεμάχιο γρήγορα, άνετα, χωρίς ζημιές και με ακρίβεια. Μπορεί να χρησιμοποιηθεί τόσο στο εργαστήριο όσο και στο χώρο της μηχανικής. Αυτό το όργανο μπορεί να χρησιμοποιηθεί ευρέως στην κατασκευή, τη μεταλλουργία σιδήρου και χάλυβα, την επεξεργασία μετάλλων, τη χημική βιομηχανία και άλλους τομείς που απαιτούν ανίχνευση ελαττωμάτων και ποιοτικό έλεγχο. Χρησιμοποιείται επίσης ευρέως στην ηλεκτρονική επιθεώρηση ασφάλειας και την αξιολόγηση ζωής στους τομείς της αεροδιαστημικής, των σιδηροδρομικών μεταφορών, των λεβήτων και των δοχείων πίεσης κ.λπ.

Το όργανο μπορεί να χρησιμοποιηθεί ευρέως για τον εντοπισμό και τον προσδιορισμό του μεγέθους κρυφών ρωγμών, κενών, διασπάσεων και παρόμοιων ασυνεχειών σε συγκολλήσεις, σφυρηλάτηση, μπιγιέτες, άξονες, άξονες, δεξαμενές και δοχεία πίεσης, στροβίλους και δομικά στοιχεία.

Χαρακτηριστικά του οργάνου

Το βασικό υλικό έχει σχεδιαστεί με ARM+FPGA και το λογισμικό χρησιμοποιεί ένα εξαιρετικά αξιόπιστο λειτουργικό σύστημα πολλαπλών εργασιών, το οποίο βελτιώνει σημαντικά τη λειτουργία, τη φορητότητα, την ανθεκτικότητα και την αξιοπιστία του οργάνου.

Αυτό το όργανο χρησιμοποιεί ένα μενού master-slave και έχει σχεδιαστεί με πλήκτρα συντόμευσης και ψηφιακό περιστροφικό κουμπί. Το όργανο είναι ελαφρύ και φορητό και μπορεί να κρατηθεί με το ένα χέρι.

Επίδειξη

Πλήρης ψηφιακή πολύχρωμη οθόνη TFT LCD υψηλής ανάλυσης (640×480 pixels). Η εμφάνιση της κυματομορφής είναι πιο λεπτή και ανθρώπινη.

Μπορούν να επιλεγούν 4 στυλ διεπαφής λειτουργίας ανάλογα με το περιβάλλον.

Η οθόνη LCD με γρήγορη ενημέρωση 60 Hz. Δυνατότητα εμφάνισης λεπτών αλλαγών κυματομορφής.

Η φωτεινότητα της LCD μπορεί να ρυθμιστεί ελεύθερα.

Σχήμα

Το μεταλλικό κέλυφος από αλουμίνιο είναι ισχυρό και ανθεκτικό και η απόδοση ηλεκτρομαγνητικής θωράκισης είναι πολύ καλή.

Ο περιστρεφόμενος βραχίονας απόσβεσης 360 μοιρών και το περίβλημα από καουτσούκ είναι εύκολα στη χρήση.

Πάνελ από σκληρυμένο γυαλί, εξαιρετικά σκληρό, ανθεκτικό στη φθορά και ανθεκτικό στις γρατσουνιές

Αναφορά ανίχνευσης σφαλμάτων στιγμιότυπου οθόνης και PDF

Στιγμιότυπα οθόνης σε πραγματικό χρόνο όλων των σελίδων και αναφορές ανίχνευσης ελαττωμάτων και αποθηκεύστε τις ως εικόνες BMP στο δίσκο U, οι οποίοι μπορούν να οριστούν ως έγχρωμες ή σε κλίμακα του γκρι.

Εξάγετε την αναφορά ανίχνευσης ελαττωμάτων ως αρχείο PDF και αποθηκεύστε την σε έναν δίσκο U για εύκολη αρχειοθέτηση και εκτύπωση.

Όλα τα περιεχόμενα του αρχείου PDF μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες του χρήστη.

Οι εικόνες BMP και τα αρχεία PDF μπορούν να προβληθούν σε υπολογιστή ή κινητό τηλέφωνο.

Σειρά

Έως 15000 mm σε χάλυβα. εύρος επιλογής σε σταθερά βήματα ή συνεχώς μεταβλητό. Κατάλληλο για χρήση σε μεγάλα κομμάτια εργασίας και σε μετρήσεις υψηλής ανάλυσης.

Pulser

Παλμική ενέργεια επιλέξιμη μεταξύ 100V,200V,250V,300V,350V,400V και 500V.

Πλάτος παλμού με δυνατότητα συντονισμού από 0,1 µs έως 0,5 µs για να ταιριάζει με τους ανιχνευτές με διαφορετική συχνότητα.

Συχνότητα επανάληψης παλμών ρυθμιζόμενη από 20 Hz έως 2 KHz.

Απόσβεση με δυνατότητα επιλογής μεταξύ 50Ω, 150 Ω, 250 Ω και 500 Ω για βέλτιστη απόδοση ανιχνευτή

Επιλογή ανιχνευτή: ανιχνευτής μονού κρυστάλλου, ανιχνευτής διπλού κρυστάλλου, ειδικός ανιχνευτής γωνίας, διεισδυτικός καθετήρας, καθετήρας αναρρίχησης.

Δέκτης

Δειγματοληψία: 16ψήφιος μετατροπέας AD με ταχύτητα δειγματοληψίας 320 MHz

Διόρθωση: Θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα και RF

Αναλογικό εύρος ζώνης: Δυνατότητα 0,2 MHz έως 20 MHz με επιλέξιμα εύρη συχνοτήτων (ρυθμίζονται αυτόματα από το όργανο) για να ταιριάζει με τον αισθητήρα για βέλτιστη απόδοση.

Κέρδος: 0 dB έως 110 dB ρυθμιζόμενο σε επιλέξιμα βήματα 0,1 dB, 2 dB, 6 dB.

Πύλες

Δύο πλήρως ανεξάρτητες πύλες προσφέρουν μια σειρά επιλογών μέτρησης για το ύψος ή την απόσταση του σήματος χρησιμοποιώντας την ενεργοποίηση αιχμής.

Η λειτουργία echo-to-echo επιτρέπει την ακριβή τοποθέτηση της πύλης για σήματα που είναι πολύ κοντά μεταξύ τους.

Εκκίνηση πύλης: Μεταβλητή σε ολόκληρο το εμφανιζόμενο εύρος

Πλάτος πύλης: Μεταβλητή από την αρχή της πύλης έως το τέλος του εμφανιζόμενου εύρους

Ύψος πύλης: Μεταβλητό από 0 έως 99% Ύψος πλήρους οθόνης

Συναγερμοί: Όριο θετικό/αρνητικό με φλας LED.

Μνήμη

Το όργανο διαθέτει ενσωματωμένη μνήμη μεγάλης χωρητικότητας και τα δεδομένα και τα αρχεία δεν θα χαθούν λόγω διακοπής ρεύματος του οργάνου.

Μνήμη 500 αρχείων καναλιών για αποθήκευση ρυθμίσεων βαθμονόμησης και παραμέτρων ανιχνευτή.

Μνήμη 1000 αρχείων αναφοράς κυμάτων για αποθήκευση κύματος και ρυθμίσεις A-Scan.

Όλα τα αρχεία μπορούν να αποθηκευτούν, να ανακληθούν και να διαγραφούν.

Οι ρυθμίσεις καναλιών και τα αρχεία αναφοράς μπορούν να εξαχθούν μέσω δίσκου μνήμης και οι πληροφορίες μπορούν επίσης να αποθηκευτούν σε απεριόριστες ποσότητες μέσω μνήμης USB.

Εγγραφή βίντεο

Το Video Recorder είναι χρήσιμο σε πολλές περιπτώσεις, είναι πολύ βολικό για όσους θέλουν να αναλύσουν τις δραστηριότητες διερεύνησης αργότερα.

Το όργανο μπορεί να καταγράψει τη διαδικασία δοκιμής και να το αποθηκεύσει ως αρχείο βίντεο, το οποίο μπορεί να αναπαραχθεί μέσω του οργάνου ή ειδικού λογισμικού. Υποστηρίζει έως και 10 αρχεία βίντεο και κάθε αρχείο βίντεο μπορεί να έχει διάρκεια έως και 5 λεπτά.

Εάν επιλέξετε να αποθηκεύσετε το αρχείο βίντεο στο δίσκο μνήμης, ο αριθμός και η διάρκεια του αρχείου βίντεο δεν θα περιοριστούν.

Η καταγραφή και η επανάληψη της διαδικασίας δοκιμής παρέχει μεγάλη ευκολία για μελλοντική μελέτη και ανάλυση του εντοπισμού ελαττωμάτων.

Η αναπαραγωγή βίντεο υποστηρίζει λειτουργίες παύσης, γρήγορης προώθησης, γρήγορης επαναφοράς και διακοπής.

Λειτουργίες

• Αυτόματη βαθμονόμηση: Αυτοματοποιημένη βαθμονόμηση της μετατόπισης μηδενικού καθετήρα, της γωνίας ανιχνευτή (τιμή K) και της ταχύτητας υλικού.
• Εντοπισμός ελαττώματος: Ζωντανή οθόνη Ηχητική διαδρομή, προβολή (απόσταση επιφάνειας), βάθος, πλάτος,
• Μέγεθος ελαττώματος: Αυτόματο μέγεθος ελαττώματος με χρήση AVG ή DAC, ταχύτητες αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.
• Ψηφιακή ανάγνωση και Trig. Λειτουργία: Το Πάχος/Βάθος μπορεί να εμφανιστεί σε ψηφιακή ένδειξη όταν χρησιμοποιείται ένας κανονικός αισθητήρας και η Απόσταση επιφάνειας και το Βάθος εμφανίζονται απευθείας όταν χρησιμοποιείται ο γωνιακός ανιχνευτής.
• DAC/AVG: Η καμπύλη δημιουργείται αυτόματα και τα σημεία δειγματοληψίας μπορούν να αντισταθμιστούν και να διορθωθούν. Η καμπύλη αιωρείται αυτόματα με το κέρδος, επεκτείνεται αυτόματα με την απόσταση ανίχνευσης και μετακινείται αυτόματα με το χρόνο καθυστέρησης. Μπορεί να εμφανίσει την καμπύλη AVG οποιουδήποτε διαφράγματος.
• AWS D1.1. Η επιλογή αυτού του προτύπου μπορεί να μειώσει τους χειροκίνητους υπολογισμούς και να βελτιώσει την αποτελεσματικότητα ανίχνευσης.
• Λειτουργία διόρθωσης καμπύλης επιφάνειας.
• Λειτουργία μέτρησης ύψους ρωγμών.
• Μεγέθυνση πύλης: εξάπλωση του εύρους πύλης σε ολόκληρο το πλάτος της οθόνης.
• Εγγραφή και αναπαραγωγή βίντεο.
• Λειτουργία αυτόματης απολαβής
• Φάκελος: Ταυτόχρονη εμφάνιση ζωντανής σάρωσης A-scan σε ρυθμό ενημέρωσης 60 Hz και φάκελος οθόνης A-scan
• Peak Hold: Συγκρίνετε τις παγωμένες κυματομορφές κορυφής με τις ζωντανές A-Scans για να ερμηνεύσετε εύκολα τα αποτελέσματα των δοκιμών.
• Σημάδι αιχμής: καταγράψτε και σημειώστε την κορυφή σε πραγματικό χρόνο
• Κωδικοποίηση ηχούς: Εμφάνιση περιοχής εμφάνισης ηχούς 1~9 σε διαφορετικά χρώματα, που χρησιμοποιείται για την ανάλυση της θέσης ελαττώματος.
• Ένα πάγωμα σάρωσης: Το πάγωμα της οθόνης περιέχει δεδομένα κυματομορφής και απόστασης δοκιμής.
• B Λειτουργία οθόνης σάρωσης. Εμφανίστε διαισθητικά το σχήμα ελαττώματος του τεμαχίου εργασίας και το αποτέλεσμα ανίχνευσης είναι πιο διαισθητικό.

Ρολόι πραγματικού χρόνου

Το ρολόι οργάνων συνεχίζει να λειτουργεί παρακολουθώντας την ώρα.

Ανακοίνωση

Δύο θύρες USB2.0 υψηλής ταχύτητας. Μπορούν να επιλεγούν δύο λειτουργίες USB: U-DISK και U-BRIDGE. Στη λειτουργία U-DISK, τα αρχεία διαμόρφωσης καναλιών, τα αρχεία αναφοράς ελαττωμάτων, οι εικόνες στιγμιότυπων οθόνης και οι εγγεγραμμένες ταινίες μπορούν να αποθηκευτούν στο U-DISK. Στη λειτουργία U-BRIDGE, το όργανο ανταλλάσσει δεδομένα με το λογισμικό DataPro.

Μπαταρία

Ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας και υψηλής απόδοσης.

Ο συνεχής χρόνος εργασίας πάνω από 12 ώρες. 4-6 ώρες τυπικός χρόνος επαναφόρτισης.

Λαβή

Οι ρυθμίσεις λειτουργίας γίνονται εύκολα και γρήγορα χρησιμοποιώντας το περιστροφικό κουμπί.

Αναβάθμιση λογισμικού

Το λογισμικό μπορεί εύκολα να αναβαθμιστεί μέσω U-DISK. Η αναβάθμιση δεν θα προκαλέσει ζημιά στο μηχάνημα.

Προδιαγραφές

• Εύρος μέτρησης: 0 έως 15000 mm, σε ταχύτητα χάλυβα
• Η συχνότητα επανάληψης παλμών κυμαίνεται από 20 Hz έως 2000 Hz
• Ταχύτητα υλικού: 1000 έως 20000 m/s
• Η συχνότητα επανάληψης παλμών κυμαίνεται από 20 Hz έως 2000 Hz
• Δυναμικό εύρος: περισσότερο 40dB
• Γραμμικότητα συστήματος: Οριζόντια: +/-0,2% FSW,

Κατακόρυφη: 0,25% FSH, Ακρίβεια ενισχυτή +/-1 dB.

• Ισχύς επίλυσης: πάνω από 40dB
• Φύλλα ευαισθησίας: περισσότερα από 50dB (Βαθιά 200mmΦ2 οπή με επίπεδο πυθμένα)
• Απόρριψη (καταστολή): 0 έως 80% ύψος πλήρους οθόνης
• Θόρυβος: λιγότερο από 10%
• Οθόνες πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σάρωσης
• Κέρδος: 110 dB μέγιστο σε επιλέξιμη ανάλυση 0,1, 1,0, 2,0, 6,0 dB.
• Εύρος ζώνης (bandpass ενισχυτή): 0,2 έως 20 MHz
• Μετατόπιση παλμού: πάνω από 32dB
• Καθυστέρηση οθόνης: -20 έως 3400 µs
• Καθυστέρηση ανιχνευτή/Μηδενική μετατόπιση: 0 έως 99,99 µs
• Λειτουργίες δοκιμής: Παλμική ηχώ, διπλό στοιχείο και διαμέσου μετάδοσης
• Pulser: Συντονιζόμενος παλμικός παλμός κυμάτων
• Παλμική ενέργεια: 100V, 200V, 250V, 300V, 500V επιλέξιμη
• Διόρθωση: Θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, RF
• Μονάδες: ίντσα ή χιλιοστό
• Συνδέσεις μετατροπέα: BNC ή LEMO
• Απαιτήσεις ισχύος: AC 100-240 VAC, 50-60 Hz
• Θερμοκρασία λειτουργίας: -10℃ έως 50℃, Θερμοκρασία αποθήκευσης: -30℃ έως 50℃

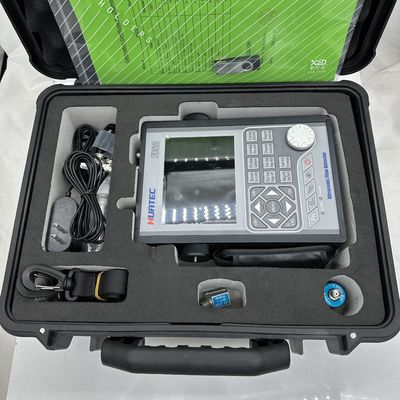

Τυπικό πακέτο: Κεντρικός υπολογιστής, Straight Probe 2,5MHz 20mm, Angle Probe 4MHz 8X9 60degrees, Probe Connecting Cable, Adapter & Cable, Power Adapter & Cable, Λογισμικό υπολογιστή, Καλώδιο επικοινωνίας, Εγχειρίδιο χρήστη, Πιστοποιητικό βαθμονόμησης, Θήκη οργάνων

Προαιρετικά αξεσουάρ

Ευθύς καθετήρας (5MHZ-ф20)
Ευθύς καθετήρας (2,5MHZ-ф20)
Ευθύς καθετήρας (2,25MHZ-ф20)
Ευθύς καθετήρας (1MHZ-ф20)
Γωνιακός καθετήρας (4MHZ-45 μοίρες, 8*9mm)
Γωνιακός καθετήρας (4MHZ-60 μοίρες, 8*9mm)
Γωνιακός καθετήρας (4MHZ-70 μοίρες, 8*9mm)
Γωνιακός καθετήρας (4MHZ-80 μοίρες, 8*9mm)
Γωνιακός καθετήρας (2MHZ-45 μοίρες, 8*9mm)
Γωνιακός καθετήρας (2MHZ-60 μοίρες, 8*9mm)
Γωνιακός καθετήρας (2MHZ-70 μοίρες, 8*9mm)
Γωνιακός καθετήρας (2MHZ-80 μοίρες, 8*9mm)
Ανιχνευτής T/R (5MHz-ф20mm, εστίαση 15mm)
Ανιχνευτής T/R (2,5MHz-ф20mm, εστίαση 15mm)
Καλώδιο σύνδεσης με αισθητήρα (BNC-BNC)
Καλώδιο σύνδεσης με αισθητήρα (BNC-Lemo 00)
Καλώδιο σύνδεσης με αισθητήρα (Lemo 01-BNC)
Καλώδιο σύνδεσης με αισθητήρα (Lemo 01-Lemo 00)
Μπαταρία ιόντων λιθίου
Μετασχηματιστής ρεύματος (4A/9V)
Καλώδιο τροφοδοσίας
Δερμάτινη θήκη
Δοκιμαστικό μπλοκ V1
Δοκιμαστικό μπλοκ V2
Δοκιμαστικά μπλοκ DAC, ASME κ.λπ.

Λουρί

Μπλε δόντι
