Εξοπλισμός τραχύτητας επιφάνειας Μηχανή δοκιμής προφίλόμετρου γραφήματος περιγράμματος τραχύτητας επιφάνειας
1. Όνομα προϊόντος: Ενσωματωμένη μηχανή προφίλ τραχύτητας επιφάνειας
2. Μοντέλο προϊόντος: SRT-7150, Μάρκα: HUATEC

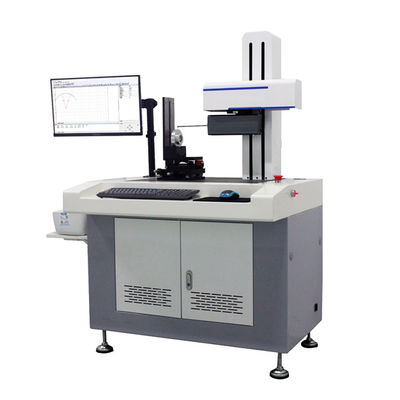

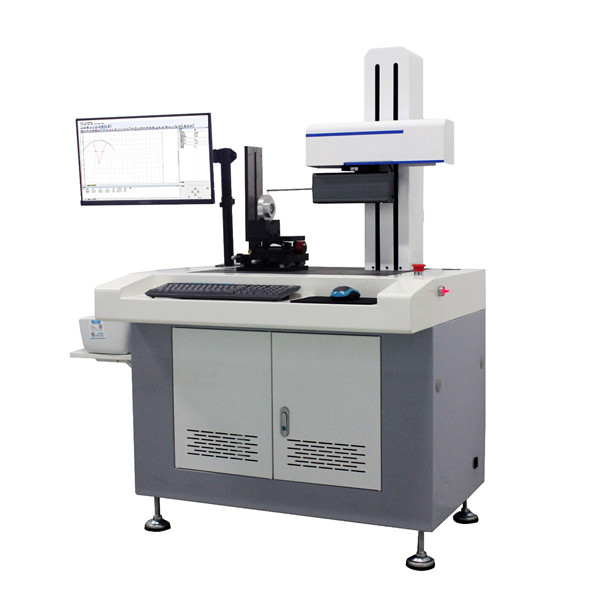

3. Φωτογραφία προϊόντος
4.Βασικά πλεονεκτήματα
5. Περιγραφή οργάνου και εύρος μέτρησης:
Το # SRT-7150 είναι ένας ενσωματωμένος εξοπλισμός μηχανών μέτρησης για μέτρηση τραχύτητας επιφάνειας και περιγράμματος.
# Η τραχύτητα επιφάνειας και το προφίλ των διαφόρων τεμαχίων μετρώνται και αναλύονται χρησιμοποιώντας σύστημα μέτρησης εσχάρας υψηλής ακρίβειας, οδηγό ράγα λείανσης υψηλής ακρίβειας, γραμμικό κινητήρα χωρίς επαφή υψηλής απόδοσης, μονάδα μέτρησης τραχύτητας υψηλής απόδοσης, τεχνολογία συστήματος ελέγχου υπολογιστή υψηλής απόδοσης και τέλειο πολλαπλό - λειτουργικό λογισμικό.
# Η συσκευή μπορεί να μετρήσει διάφορες παραμέτρους διαφόρων μηχανικών μερών, όπως παραμέτρους προφίλ απλής γραμμής και διατομής, παραμέτρους κυματισμού επιφάνειας, παραμέτρους τραχύτητας και ούτω καθεξής.
# Μπορεί να μετρήσει την ευθεία, την κλίση, την επεξεργασία γωνίας, την επεξεργασία κύκλου (απόσταση από ευθεία γραμμή σε εφαπτομένη, απόσταση από κέντρο κύκλου σε κέντρο κύκλου, ακτίνα τόξου, απόσταση από σημείο τομής σε κέντρο κύκλου, απόσταση από κέντρο κύκλου σε ευθεία γραμμή ), επεξεργασία σημειακής γραμμής (απόσταση από σημείο τομής σε ευθεία γραμμή, απόσταση από σημείο τομής σε κέντρο κύκλου, σημείο τομής δύο ευθειών, απόσταση από σημείο τομής σε σημείο τομής ), λογαριθμική καμπύλη, πλάτος αύλακας, βάθος αυλάκωσης, απόσταση ακμής αυλάκωσης , απόσταση κέντρου αυλακιού, κλίση, οριζόντια απόσταση, κατακόρυφη απόσταση και άλλες παράμετροι σχήματος διαφόρων τμημάτων.
# Είναι κατάλληλο για βιομηχανία ρουλεμάν, μηχανική επεξεργασία, αυτοκίνητα, μοτοσικλέτες, υλικό ακριβείας, εργαλεία ακριβείας, καλούπια, εργαλεία, οπτικά εξαρτήματα και άλλες βιομηχανίες.

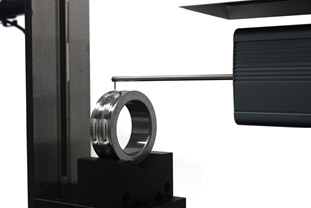

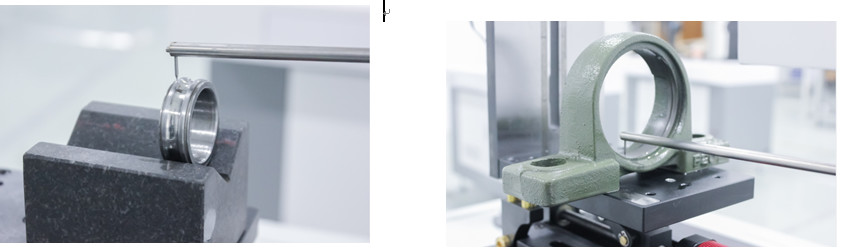

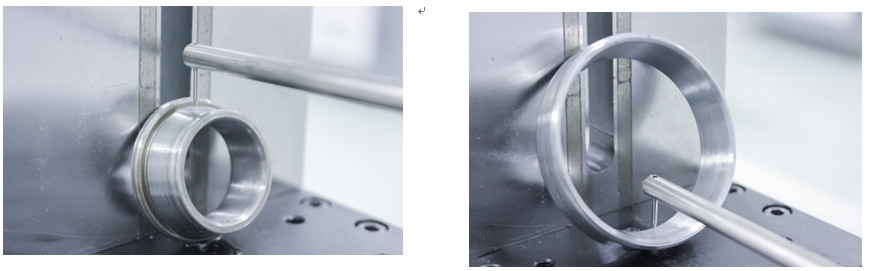

6.Περιπτώσεις εφαρμογής:
7.Τεχνικά χαρακτηριστικά προϊόντος:
(1) Υψηλή ακρίβεια, υψηλή σταθερότητα, υψηλή επαναληψιμότητα, μεγάλη διάρκεια ζωής.
- Επιλέγονται το κορυφαίο σύστημα μέτρησης σχάρας υψηλής ακρίβειας και το σύστημα μέτρησης επαγωγής υψηλής ακρίβειας και η ακρίβεια μέτρησης είναι πολύ υψηλή.
- Ανεξάρτητη έρευνα και ανάπτυξη του συστήματος σιδηροδρομικών οδηγών λείανσης υψηλής ακρίβειας, η αντοχή στη φθορά του υλικού οδηγών σιδηροτροχιών είναι καλή, εξασφαλίζει τη σταθερή και αξιόπιστη εργασία του συστήματος.
- Το σύστημα γραμμικής μετάδοσης κίνησης κινητήρα υψηλής απόδοσης εξασφαλίζει υψηλή σταθερότητα μέτρησης και καλή επαναληψιμότητα.
-
Ο πίνακας μέτρησης μπορεί να προσαρμόσει την κατεύθυνση Υ, την οριζόντια κατεύθυνση, την κατεύθυνση οριζόντιου τομέα και διάφορες γωνίες και μπορεί να προσαρμόσει διάφορες γωνίες, κάτι που είναι πολύ βολικό για τις απαιτήσεις μέτρησης του χρήστη

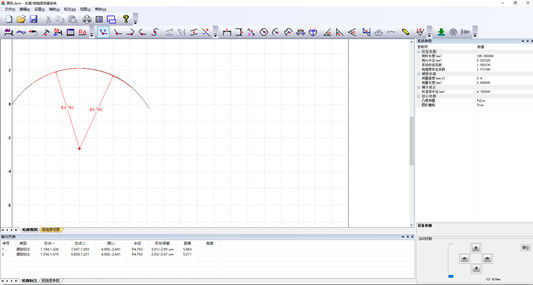

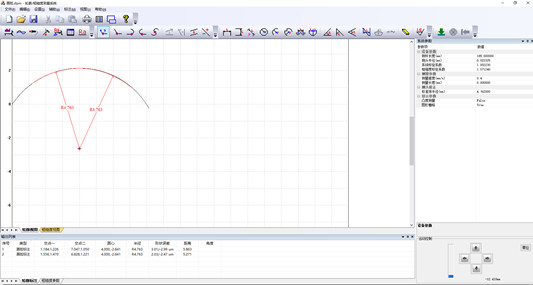

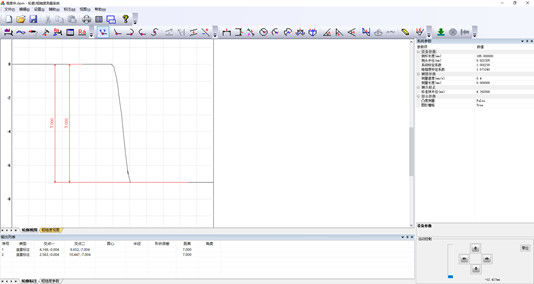

(2) Έξυπνο σύστημα λογισμικού:
Η διεπαφή λειτουργίας του οργάνου είναι φιλική, ο χειριστής μπορεί εύκολα να ελέγξει τη λειτουργία του οργάνου και η χρήση είναι πολύ απλή.
1) Η πρακτική εμπειρία σχεδιασμού λογισμικού μετρήσεων που έχει συσσωρευτεί από την εταιρεία εδώ και πολλά χρόνια παρέχει στους πελάτες μια απλή, πρακτική και γρήγορη εμπειρία λειτουργίας.
2) Ισχυρή, αυτόματη επεξεργασία δεδομένων, εκτύπωση αναφορών διαφόρων μορφών, αυτόματη εμφάνιση, εκτύπωση, αποθήκευση, εγγραφές μέτρησης ερωτήματος. Τα δεδομένα μπορούν να αρχειοθετηθούν ή να εκτυπωθούν κεντρικά χωρίς να καταλαμβάνεται ο χρόνος λειτουργίας επαλήθευσης.
3) Το εύρος μέτρησης είναι ευρύ, το οποίο μπορεί να ανταποκριθεί στην ειδική λειτουργία μέτρησης σχεδόν όλων των τύπων μέτρησης περιγράμματος τεμαχίου εργασίας, συμπεριλαμβανομένης της ειδικής βίδας, ρουλεμάν, σπειρώματος και ούτω καθεξής.
4) Το τμήμα μέτρησης μπορεί να επιλεγεί αυτόματα και χειροκίνητα για αξιολόγηση και η λειτουργία λογισμικού μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
5 ) Χρησιμοποιώντας υπολογιστή μεγάλης χωρητικότητας αποθήκευσης βάσης δεδομένων, μπορείτε να καταγράψετε όλα τα αποτελέσματα επαλήθευσης.
8.Περιβαλλοντικές απαιτήσεις για χρήση:
- Απαίτηση ισχύος: περίπου 500W
- Ισχύς AC: 220V ± 10%, 50Hz
- Περιβαλλοντικές απαιτήσεις : θερμοκρασία - 10 ~ 30 °C ;
- Σχετική υγρασία : < 85 %
- Δεν υπάρχει εμφανής πηγή δόνησης στο σημείο εγκατάστασης
- Μεμονωμένο καλώδιο γείωσης
- Δεν πρέπει να υπάρχει σκόνη, κραδασμοί, θόρυβος, ροή αέρα, διαβρωτικά αέρια και ισχυρό μαγνητικό πεδίο γύρω από το δωμάτιο που μπορεί να επηρεάσουν τη μέτρηση. Μέγιστη δόνηση εδάφους RMS: < 50HZ 2,5μm/s > 50HZ 5,0μm/s
9.Τεχνικές παράμετροι:
| Μοντέλο Έργου |
SRT-7150 |
|
Άξονας Χ
Συρόμενη γραμμική ράγα οδήγησης
|
Ακρίβεια κίνησης |
≤0,5μm /80mm |
|
Τοποθέτηση άξονα Χ
Χάρακας σχάρας
|
Ψήφισμα |
0,1μm
|
| Τόπος παραγωγής |
Κίνα |
| Αισθητήρας δεδομένων |
Ψήφισμα |
0,02μm |
| Τόπος παραγωγής |
Εισαγωγή στο εξωτερικό |
| Ανάλυση συστήματος |
65536:1 |
| Γραμμική ακρίβεια |
≤±(1,5+|0,2Η|)μm |
| κυκλικό τόξο |
≤±(2＋R/8)μm |
| γωνία |
≤±2′ |
| Ευθύτητα |
≤0,8μm/100mm |
| Μέτρηση τραχύτητας |
| Εύρος μέτρησης |
Άξονας Χ |
Ra:0,01 - 10μm |
| άξονας Z1 |
±500μm |
| Παράμετροι αξιολόγησης |
Παράμετροι αξιολόγησης τραχύτητας: Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr ,Rdq及 Rmr(c)；
Παράμετροι αξιολόγησης βαθμού κυματισμού: Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr(c)；
Αρχικές παράμετροι αξιολόγησης περιγράμματος: Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr(c)
|
| Μήκος δειγματοληψίας-L |
0,08,0,25,0,8,2,5,8(mm)； |
| Διάρκεια αξιολόγησης |
Σύμφωνα με την τυποποιημένη εφαρμογή GB / T10610-2009 |
| Σφάλμα ένδειξης |
±5% |
| Επαναληψιμότητα της ένδειξης |
2% |
| Μέτρηση προφίλ |
| Εύρος μέτρησης |
Άξονας Χ |
≤150mm |
| Άξονας Ζ |
≤300mm (μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες του χρήστη) |
| Ζ1 |
≤40mm |
| Ταχύτητα κίνησης του τραπεζιού |
0,05-0,8 mm/s (Τέσσερις σχέσεις, αυτόματη ρύθμιση ταχύτητας) |
| Εργασιακό περιβάλλον |
Θερμοκρασία εργασίας: 10℃-30℃ (κανονική θερμοκρασία)
Υγρασία 20-80%RH Χωρίς εμφανή πηγή κραδασμών
|
| Απαιτούμενο τροφοδοτικό |
220V 50Hz 0,5Kw Ατομικό καλώδιο γείωσης |
| Μέγεθος οργάνου (μήκος × πλάτος × ύψος) |
980×740×1500 (mm) |
| Βάρος οργάνου |
περίπου 120 κιλά |
Σημείωση: Οι παραπάνω τεχνικές παράμετροι μπορούν να προσαρμοστούν σύμφωνα με τις πραγματικές ανάγκες των χρηστών. Είστε ευπρόσδεκτοι να συμβουλευτείτε τους τεχνικούς μας για διάφορα θέματα.

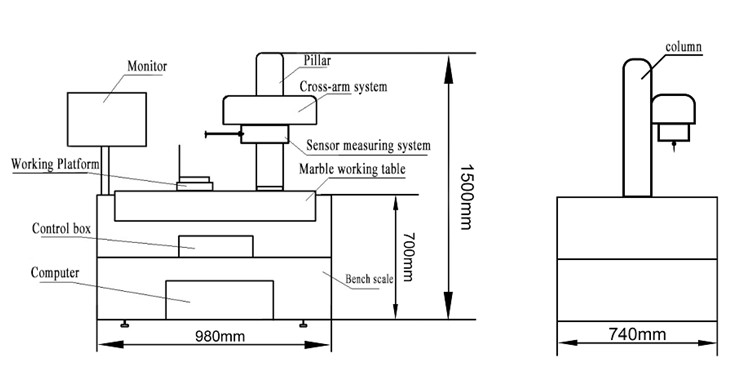

10. Μέγεθος εξοπλισμού:
11. Τυπική διαμόρφωση προϊόντος:
|
Όνομα μέρους
|
Όνομα έργου |
| Μηχανικό μέρος |
Πλαίσιο οργάνου υποδοχής x1 |
| Μαρμάρινο τραπέζι εργασίας x1 |
| Πίνακας γενικής ρύθμισης ακριβείας x1 |
| Σύστημα στήλης x1 |
| Συσκευή κίνησης οριζόντιας σιδηροτροχιάς x1 |
| Ηλεκτρικό μέρος |
ηλεκτρικό σύστημα ελέγχου x1 |
| Γραμμική σχάρα x1 |
| Αισθητήρας επαγωγής x1 |
| Υπολογιστής x1 |
| Εκτυπωτές HP Inkjet x1 |
| Ειδικό λογισμικό μέτρησης x1 |
|
Τυποποιημένα ανταλλακτικά
|
Μπάλα κανονικού μεγέθους x1 |
| Μπλοκ υψηλών προδιαγραφών x2 |
| Πρότυπο μπλοκ οργάνων τραχύτητας x1 |
| Βελόνα |
Ανιχνευτής και βελόνα μέτρησης
(Δύο τσεκούρι, δύο μυτερά) x4
|
| Άλλοι |
Τυπική εργαλειοθήκη x1 |
12. Προαιρετική διαμόρφωση

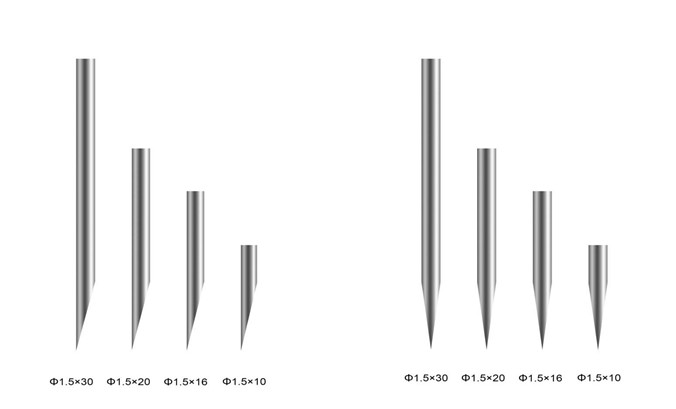

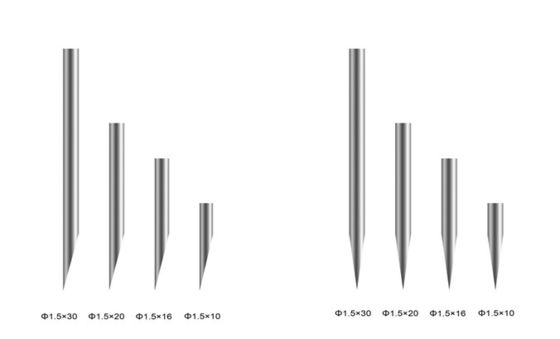

1, διαφορετικές προδιαγραφές και βελόνες δοκιμής
2. Πλατφόρμα εργασίας πολλαπλών κατευθύνσεων και πολλαπλών δυνάμεων
Πλατφόρμα δύο αξόνων: περιστροφή και εκτροπή.
Περιστροφή άξονα Z: 360 °, ελάχιστη υποδιαίρεση είναι 1 ', με λειτουργία κλειδώματος.
Κλίση άξονα Υ: Απόκλιση άξονα Υ, εύρος μέτρησης 45 °, ελάχιστη υποδιαίρεση 0,1 °.
Άνοιγμα επίπεδης πένσας: 85 mm;
Συνολικό μέγεθος πάγκου (μήκος x πλάτος x ύψος): 170X170X160mm;
Συνολικό βάρος: 14KG; Μέγιστο φορτίο: 20KG
3,Μπλοκ V πολλαπλών λειτουργιών
Μέγεθος: 75 * 35 * 24 mm;
Παρατηρήσεις: χρησιμοποιείται για την τοποθέτηση μικρών τμημάτων άξονα,
με λειτουργία σύσφιξης
4,Πολυλειτουργικό εξάρτημα
13.Παράδοση και παραλαβή
1, Παράδοση
- Ημερομηνία παράδοσης: εντός 15 εργάσιμων ημερών από την έναρξη ισχύος της σύμβασης.
- Τόπος παράδοσης: δωρεάν express στον τόπο παράδοσης που έχει ορίσει ο αιτητής
2, Εγκατάσταση και εκπαίδευση
- Η εταιρεία μας είναι υπεύθυνη για την εγκατάσταση και θέση σε λειτουργία του εξοπλισμού στον ιστότοπο του χρήστη.
- Κατά την εγκατάσταση και θέση σε λειτουργία του εξοπλισμού, το τεχνικό προσωπικό του Αγοραστή θα εκπαιδεύεται στη θεωρία, την πρακτική λειτουργία και συντήρηση, έτσι ώστε το τεχνικό προσωπικό του χρήστη να μπορεί να κυριαρχήσει τη λειτουργία του εξοπλισμού, να είναι εξειδικευμένο στη χρήση του εξοπλισμού για επαλήθευση, να διασφαλίζει την κανονική λειτουργία του εξοπλισμού και να είναι σε θέση να εξαλείψει τις γενικές βλάβες και την ειδική συντήρηση του εξοπλισμού.
3, Ελέγξτε πριν από την αποδοχή
- Πρότυπο αποδοχής: υπόκειται στους ισχύοντες εθνικούς κανονισμούς επαλήθευσης και την τεχνική συμφωνία της σύμβασης
- Στοιχεία αποδοχής: ελέγξτε ότι η ποσότητα και οι προδιαγραφές του κύριου μηχανήματος, των εξαρτημάτων και των εργαλείων του εξοπλισμού πρέπει να πληρούν τις απαιτήσεις της τεχνικής συμφωνίας της σύμβασης και του εγχειριδίου εξοπλισμού. Ελέγξτε εάν οι οδηγίες λειτουργίας και τα άλλα δεδομένα του εξοπλισμού είναι πλήρη και πληρούν τις απαιτήσεις της τεχνικής συμφωνίας.
- Κατά τη διαδικασία αποδοχής και εκτέλεσης της σύμβασης, εάν λείπουν στοιχεία και ελλείψεις που επηρεάζουν την απόδοση του εξοπλισμού, όπως αξεσουάρ εξοπλισμού, τεχνικά στοιχεία, εγχειρίδια χρήστη, ειδικά εργαλεία, ανταλλακτικά, υπηρεσίες και τεχνική καθοδήγηση, η εταιρεία μας είναι υπεύθυνος για την δωρεάν αναπλήρωση των ειδών που λείπουν και των ελλείψεων.
- Μετά την αποδοχή, και τα δύο μέρη θα υπογράψουν την Έκθεση Αποδοχής Προϊόντος.
