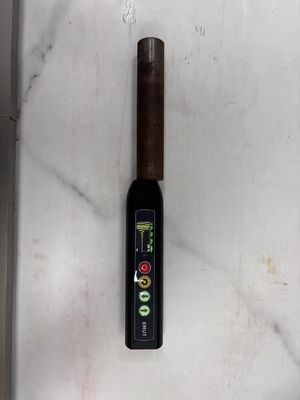

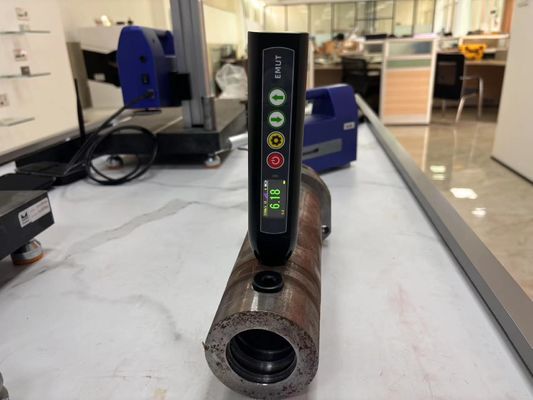

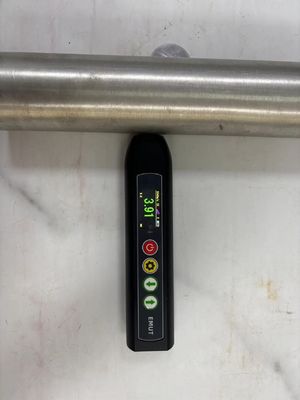

TG-14+ A Scan & B Scan APP mode EMAT Ηλεκτρομαγνητικός υπερηχητικός μετρητής πάχους με έγχρωμη οθόνη LCD
Χαρακτηριστικά του οργάνου
Μικρό μέγεθος, εύκολη μεταφορά
Η επιφάνεια του εργαστηρίου δεν είναι υψηλή, η τραχιά επιφάνεια χωρίς επεξεργασία άλεσης, μπορεί να επιτύχει μέτρηση χωρίς επαφή
Δεν είναι ευαίσθητο στην επικάλυψη και μπορεί να χρησιμοποιηθεί για τη μέτρηση του πάχους των επικαλυμμένων μερών
Χωρίς ακουστικό σύνδεσμο, μπορεί να επιτευχθεί μέτρηση του πάχους του εργασιακού τμήματος σε υψηλή θερμοκρασία και μπορεί να πραγματοποιηθεί αντιστάθμιση θερμοκρασίας
Γενικά χαρακτηριστικά:
Α. Το όργανο αποτελείται από έναν οικοδεσπότη και ένα κινητό τηλέφωνο, τα οποία συνδέονται ασύρματα μέσω Wi-Fi
Β, το όργανο υιοθετεί την αρχή του ηλεκτρομαγνητικού υπερήχους, η διαδικασία ελέγχου δεν χρειάζεται να γυαλίσει την επιφάνεια του εργασιακού μεριδίου, δεν απαιτείται παράγοντας ζεύξης
C, η σφαίρα και ο οικοδεσπότης είναι ενσωματωμένα, η σφαίρα μπορεί να αντικατασταθεί
D, συνδεδεμένο με κινητό τηλέφωνο, tablet υπολογιστή μετά από A σάρωση, Β σάρωση δύο λειτουργίες
Ε, τύπος διαμορφώσιμου ανιχνευτή: ανιχνευτής (≤ 80°C, βραχυπρόθεσμη μέτρηση), ανιχνευτής υψηλής θερμοκρασίας (≤ 800°C, βραχυπρόθεσμη μέτρηση)
F, ρυθμιζόμενη λαβή υψηλής θερμοκρασίας: σύντομη λαβή (για να πληρούνται οι απαιτήσεις επιθεώρησης έως 350 °C, βραχυπρόθεσμη μέτρηση), μεγάλη λαβή (για να πληρούνται οι απαιτήσεις επιθεώρησης έως 800 °C,βραχυπρόθεσμη μέτρηση)
Βασικές παραμέτρους:
| Δοκιμασία | 80MSPS |
| Διάφραση ζώνης | 2.5MHz6MHz |
| Μεταβίβαση | ±600V_400Hz_125ns |
| Κέρδος | Αυτόματο 0 ~ 96dB, βήμα 1dB |
| Ακριβότητα μέτρησης | ±0,01 mm |
| Πεδίο ταχύτητας ήχου | 4009999 m/s |
| Αποτελεσματικό εύρος | 00,75 ̇ 1280 mm |
| Μέσος βαθμός | L,M,H Τρίτη ταχύτητα ρυθμιζόμενη |
| Απόσταση ανύψωσης | 5mm ((αλουμίνιο), 4mm ((ατσάλι άνθρακα), 3mm ((ατσάλι ανοξείδωτο) |
| Πεδίο μέτρησης | Μετρώντας χάλυβα άνθρακα 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Τύπος μέτρησης | Αλουμίνιο, χαλκό, σίδηρο, χάλυβα άνθρακα, χυτοχάλυβα, κράμα χάλυβα, ανοξείδωτο χάλυβα, κράμα τιτανίου και άλλες μεταλλικές ύλες |
| Διάδρομος μέτρησης | 2* Λεπτό κομμάτι, γενικής χρήσης, μπάρα |
| Τρόπος μέτρησης | Μονό ηχώ (I-E), διπλό ηχώ (E-E) |
| Παράδειγμα αναζήτησης | Τόπος - τόπος - τόπος - τόπος - τόπος |
| Βοηθητική λειτουργία | Αυτοκινητική παύση, αυτόματη αύξηση, αυτόματη κατάσταση ύπνου, οθόνη κυματομορφών A-scan, Wi-Fi συνδεδεμένο τηλέφωνο |
| Λειτουργία διόρθωσης | ρύθμιση ύψους πύλης, ρύθμιση καθυστέρησης, χειροκίνητη ρύθμιση κέρδους, βαθμονόμηση ταχύτητας ήχου, αντιστάθμιση υψηλής θερμοκρασίας |
| Επικοινωνία | RS-485 ή USB2.0 |
| Επαναφόρτιση | 5V2A, τυποποιημένη διεπαφή τύπου C |
| Εικονική οθόνη | 1.47 INCH 320×172 IPS_LCD |
| Μέγεθος σώματος | 178.4 mm × 42 mm × 32 mm |
| Διάρκεια ζωής της μπαταρίας | 3.7V 3400mAh μπαταρία λιθίου για 6 ώρες |
| Βάρος | Ένα μεταλλικό κέλυφος: 358g Β ένεση κέλυφος: 255g C ένεση + γρήγορη διάσπαση: 289g |
Τυπική διαμόρφωση
| Αριθμός σειράς | Ονομασία | Ποσότητα | Σημείωση |
| 1 | Μηχανή υποδοχής | 1 | |
| 2 | Έλεγχος κανονικής θερμοκρασίας | 1 | 4MHz, 42mm*32mm |
| 3 | Καλώδιο φόρτισης | 1 | |
| 4 | Σκόμπες φόρτισης | 1 | |
| 5 | Εγχειρίδιο και πιστοποιητικό βαθμονόμησης | 1 | |
| 6 | Τεχνική δοκιμή | 1 | |
| 7 | Τμήμα δοκιμής με βάση αλουμινίου | 1 | |
| 8 | Κουτί συσκευασίας | 1 |
Προαιρετικά στοιχεία(μπορεί να παραγγελθεί ανάλογα με τις ανάγκες, δεν περιλαμβάνεται στην τυποποιημένη διαμόρφωση)
| ΣΝ. | Ονομασία | Ποσότητα | Σημείωση |
| 1 | Έλεγχος υψηλής θερμοκρασίας | 1 | 4MHz,Φ33mm*40mm |
| 2 | Μικρή διάμετρος ανιχνευτής κανονικής θερμοκρασίας | 1 | 4MHz,Φ13mm*36mm |
| 3 | Μεγάλη διάμετρος ανιχνευτής κανονικής θερμοκρασίας | 1 | 4MHz,Φ40mm*60mm |
| 4 | Ασύρματο τηλέφωνο | 1 | Τηλέφωνα που υποστηρίζουν Android και HarmonyOS |
| 5 | Πάρκα | 1 | Υποστήριξη Android, HarmonyOS Pad |
| 6 | Παρακολουθήστε. | 1 | Ρολόγια που υποστηρίζουν Android και HarmonyOS |
| 7 | Ανώτερα λογισμικά υπολογιστών | 1 | Λογισμικό APP |
