HUATEC Χεριόχρηστος αναλυτής κράματος Ταυτοποίηση υλικού κράματος (PMI) γρήγορος ανιχνευτής SDD HXRF-145AT
Χαρακτηριστικά απόδοσης
1Μικρό, ελαφρύ και εύκολο να μεταφερθεί.
2- Τσιπ επεξεργασίας υψηλής ταχύτητας, προηγμένος αλγόριθμος και υψηλής ανταπόκρισης λογισμικό, με αποτέλεσμα ακόμα ταχύτερη ανάλυση.
3Υψηλής απόδοσης σωλήνας ακτίνων Χ, ανιχνευτής υπερυψωμένης ανάλυσης σε συνδυασμό με ψηφιακή τεχνολογία επεξεργασίας πολλαπλών καναλιών, που αποδίδει υπερυψωμένη ανίχνευση.
4.4.5 ιντσών βιομηχανική ανθεκτική οθόνη αφής, ανώτερη από την οθόνη πυκνωτή στο φως και πιο καθαρή από το φως του ήλιου στο πεδίο.Οι άνθρωποι δεν χρειάζεται να βγάλουν τα γάντια όταν λειτουργούν μηχανή σε κάποιο συγκεκριμένο περιβάλλον.
5Η HXRF-145AT χρησιμοποιεί αντρίγλισμα, αντοχή στην τριβή και απλοποιημένο σχεδιασμό, το οποίο είναι ελαφρύ και εύκολο να μεταφερθεί.το νέο σύστημα αναγνώρισης βάσης βαθμού βιβλιοθήκης και τον αλγόριθμο super-FPΤα χαρακτηριστικά αυτά του επιτρέπουν να μετρά τα στοιχεία γρηγορότερα, με μεγαλύτερη ακρίβεια και μεγαλύτερη επαναληψιμότητα.
6Η έξυπνη διαχείριση μπαταρίας ασκεί παρακολούθηση σε πραγματικό χρόνο της υπολειπόμενης χωρητικότητας της μπαταρίας και της εφεδρικής μπαταρίας μέσω του λεωφορείου MSBUS.
7Η HXRF-145AT υποστηρίζει το θερμό πλέγμα της μπαταρίας, επομένως η μπαταρία μπορεί να αντικατασταθεί χωρίς να απενεργοποιηθεί το μηχάνημα.
8Το HXRF-145AT μπορεί να ρυθμιστεί και να συντηρείται εξ αποστάσεως μέσω του Διαδικτύου.
9. Απομακρυσμένο χειρισμό: εξοπλισμένο με λογισμικό WinGUI και Android APP, μπορεί να συνδεθεί με υπολογιστή ή τηλέφωνο για συγχρονισμό δεδομένων και κοινή χρήση με όργανα
10. Ασφάλεια ακτινοβολίας: εξοπλισμένο με λογισμικό WinGUI και Android APP, μπορεί να συνδεθεί με υπολογιστή ή τηλέφωνο για συγχρονισμό δεδομένων και κοινή χρήση με όργανα

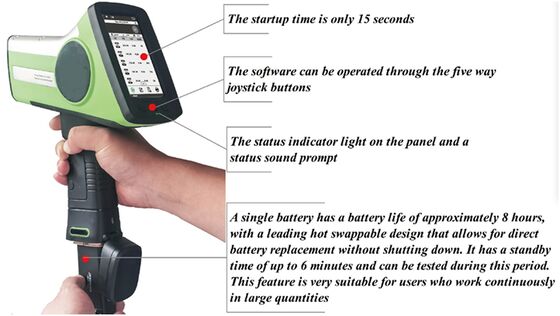

11. μπαταρία:6600mAh μπαταρία λιθίου με οθόνη φορτισμένης χωρητικότητας. Ο χρόνος εργασίας μιας μονάδας μπαταρίας είναι περίπου 8 ώρες, λειτουργία θερμής ανταλλαγής,που επιτρέπουν την άμεση αντικατάσταση της μπαταρίας χωρίς να κλείνει η μηχανήΚατά τη διάρκεια λειτουργίας, το επίπεδο της μπαταρίας μπορεί να εμφανίζεται συγχρόνως στο χερούλι και στην οθόνη.
Χαρακτηριστικά εφαρμογής
1Εξαιρετική απόδοση.
Με υψηλή ακρίβεια, υψηλή ταχύτητα δοκιμών και συγκρίσιμα αποτελέσματα ακόμη και με εκείνα του εργαστηριακού εξοπλισμού,Η HXRF-145AT εμφανίζει με εμφανή τρόπο την περιεκτικότητα σε συντελεστή (μέχρι τρία δεκαδικά ψηφία) και την περιεκτικότητα σε ppm της ποιότητας των κράματος και των στοιχείων.
2.Μία μόνο πινελιά
Η δοκιμή HXRF-145AT διαρκεί μόνο λίγα δευτερόλεπτα και ο προσδιορισμός των ειδών κράματος διαρκεί μόνο 1 ή 2 δευτερόλεπτα.
3Μη καταστροφικές δοκιμές (NDT)
Η δοκιμή HXRF-145AT δεν προκαλεί βλάβη ή δεν έχει καμία αρνητική επίδραση στη χρήση των δειγμάτων.
4.Αλογισμικό ανάλυσης
Το λογισμικό ανάλυσης είναι ένα επαγγελματικό λογισμικό ανάλυσης που επιτρέπει στους χρήστες να ρυθμίζουν εύκολα τους κωδικούς πρόσβασης,Προσαρμόζουν αναφορές ανάλυσης που επισυνάπτονται με την εταιρεία LOGO HUATEC και εφαρμόζουν τηλεχειρισμό του μηχανήματοςΟι χρήστες μπορούν να επεξεργαστούν τη βιβλιοθήκη κατηγορίας κράματος, να προσθέσουν τον δικό τους αριθμό κατηγορίας ή να καθορίσουν τις μάρκες κράματος της εταιρείας τους.Το λογισμικό επιτρέπει επίσης την αυτόματη βαθμονόμηση του οργάνου και τη διάγνωση προβλημάτων με απομακρυσμένο τρόποΤο λογισμικό μπορεί να ενημερώνεται μέσω του Διαδικτύου.
5Ανακύκλωση και διαλογή των σκουπιδιών μετάλλων
Η HXRF-145AT προσφέρει ταχεία και αξιόπιστη ταυτοποίηση των μεταλλικών σκουπιδιών όταν οι συναλλαγές μεταλλικών σκουπιδιών πραγματοποιούνται μεταξύ αγοραστών και πωλητών.Η HXRF-145AT παρέχει ποσοτική ανάλυση στοιχείων του σιδηρουργικού κράματος, κράμα χαλκού, κράμα αλουμινίου, κράμα χαλκού-σιδήρου, κράμα μολύβδου και κασσίτερου, μικτά κράματα κλπ. και ταχεία ταυτοποίηση και διαλογή αυτών των κράματος στο εργοτάξιο.
6Τομείς εφαρμογής, ασφάλεια και πρότυπα
Το HXRF-145AT είναι κατάλληλο για την αναγνώριση υλικών κράματος (PMI) για εισερχόμενες επιθεωρήσεις, διαχείριση αποθεμάτων υλικών, επανεξέταση υλικών κατασκευής στην πετροχημική κατασκευή,χύτευση μετάλλων, υλικών υπό πίεση, σταθμών παραγωγής ηλεκτρικής ενέργειας, πετροχημικής, λεπτής χημικής, φαρμακευτικής, αεροδιαστημικής και άλλων βιομηχανιών για την αποφυγή σοβαρών ατυχημάτων ασφαλείας που οφείλονται σε μικτά ή μη ειδικά υλικά.Η HXRF-145AT συμμορφώνεται με το πρότυπο ANTM, Κινέζικο Εθνικό Πρότυπο (GB), UNS, πρότυπο ηλεκτρικής βιομηχανίας (DL), API, JIS, GMP, TSG, πρότυπο μηχανικής βιομηχανίας (JB), κλπ.
7.Ελέγχος ποιότητας, διασφάλιση ποιότητας (QC/QA) και προστασία από σφάλματα ((PKKA - YOKE)
Στην μεταποιητική και μεταποιητική βιομηχανία μετάλλων, ο έλεγχος και η διασφάλιση της ποιότητας (QC/QA) και ο έλεγχος σφαλμάτων (PKKA - YOKE) των υλικών (πρώτες ύλες),τα ημιτελή προϊόντα και τα τελικά προϊόντα είναι απαραίτηταΗ χρήση μικρών ή μη εξειδικευμένων υλικών θα προκαλέσει ζημίες στην επιχείρηση.
8.ΠληροφορίεςΠεπεξεργασία καιΕΕταιρεία RΕπενδύσειςΣχέδιοΕπενδύσεις (ERP)
Τα δεδομένα μπορούν να μεταφερθούν μέσω USB, WIFI και Bluetooth και να αποθηκευτούν σε Excel, pdf ή άλλες μορφές.Ειδικότερα, η Επιτροπή θα πρέπει ναΗ υπηρεσία αποθήκευσης δεδομένων i-cloud είναι προαιρετική. Τα δεδομένα μπορούν να μεταφερθούν στο σύστημα Enterprise Resource Planning (ERP).
Πεδία εφαρμογής
- Μη καταστροφική, ταχεία και ακριβής ανάλυση των στοιχείων κράματος και αναγνώριση της ποιότητας του κράματος στο εργοστάσιο
- Ταυτοποίηση μετάλλων/διαλογή των μεταλλικών υπολείμματος
- Διαχείριση QA/QC στην παραγωγή, επεξεργασία, χύτευση μετάλλων κλπ.
- Ιατρική και βιολογική ιατρική
- Προσδιορισμός θετικών υλικών, διύλιση πετρελαίου και πετροχημική βιομηχανία
- Θερμικό σταθμό, υδροηλεκτρικό σταθμό, πυρηνικό σταθμό
- Ακριβής ανάλυση στοιχείων της πρώτης ύλης και αναγνώριση των ΜΠΥ, ώστε να ικανοποιούνται οι ανάγκες παραγωγής και να εξασφαλίζεται η ασφάλεια του εξοπλισμού και των υλικών που χρησιμοποιούνται στη διαδικασία.
Στοιχεία που πρέπει να αναλυθούν και τρόποι δοκιμής
| Ανάλυση στοιχείων HXRF-145AT |
| |
Το πεδίο εφαρμογής των στοιχείων σε τυποποιημένη κατάσταση δοκιμής μπορεί να επεκταθεί εάν υπάρχει τέτοια ανάγκη. |
| HXRF-1450AT |
Μπορεί να αναλύσειMg,Αλ,Σι, Π,S,Το Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Zr, Nb, Mo, Rh, Pd, Ag, Cd, Sn, Sb, Hf, Ta, Re, Pb και Bi, συνολικά 30 στοιχεία. |
Οικογένεια κράματος
- Σειρές σιδηρομεταλλευμάτων (ατσάλι από ανοξείδωτο χάλυβα, χρώμιο/μολυβδένιο, χαμηλής αλληλουχίας χάλυβα, χάλυβα εργαλείων, άψογος χάλυβας)
- Σειρά κράματος με βάση το νικέλιο (σύνθεση νικέλιο, κράμα νικέλιο/κόβαλτος)
- Σειρά από κράματα με βάση το κοβάλτιο
- Σειρά από κράματα με βάση το τιτάνιο
- Συλλέγματα με βάση τον χαλκό Σειρά (χάλκινος, ορείχαλκος, κράμα χαλκού και νικελίου κλπ.)
- Σύνθετα υψηλής θερμοκρασίας (σύνθετα μολυβδαρίου και βολφραμίου)
- Σύνθετα με βάση το αλουμίνιο
Βασικές τεχνικές προδιαγραφές και παραμέτρους
| Περιβάλλον χρήσης |
Θερμοκρασία: -10°C~50°C· υγρασία: 0-95% (20°C); Υψόμετρο: κάτω των 5000m |
| Μέγεθος και βάρος |
Μέγεθος:275mm × 245mm × 82mm, βάρος ((συμπεριλαμβανομένης της μπαταρίας):1.5 κιλά |
| Αντικείμενο ανάλυσης |
Στερεά, σκόνη, υγρό |
| Πεδίο στοιχείων ανάλυσης |
Από Mg έως U"Περιφέρεια περιεχομένου ανίχνευσης:0.1ppm έως 99,9%, ανάλογα με τον τύπο του αντικειμένου που δοκιμάζεται, υπάρχουν διαφορές |
| Ανιχνευτής |
Ανιχνευτής με ψύξη επιδράσεως Peltier Fast-SDD,Αποφασιστικότητα≤126eV |
| Πηγή ακτίνων Χ |
Στόχοι Ag, τάση σωλήνα: 6~50kV, ρεύμα σωλήνα: 0~200μA |
| Σύστημα μικροεπιλογιστών |

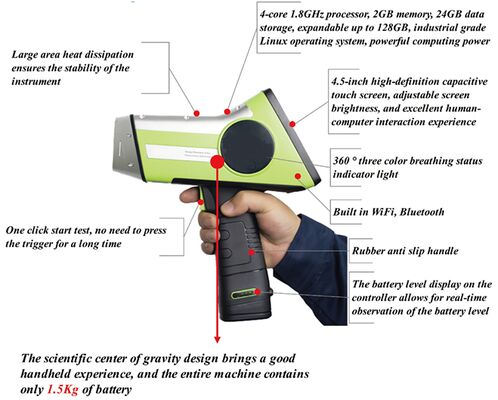

Πρωτογενής επεξεργαστής 1.8GHz βιομηχανικής κλάσης, 2GB RAM,Αποθήκευση δεδομένων 40GB, ικανή να αποθηκεύει περίπου 400000 φάσματικά δεδομέναΕνσωματωμένη οθόνη εμφάνισης χρώματος με backlight υψηλής ευκρίνειας 4,5 ιντσών |
| Λειτουργικό σύστημα |
Βιομηχανικό επίπεδο Linux |
| Διασύνδεση USB |
Δύο θύρες USB, ικανές να συνδέονται με δίσκο U και PC |
| Ασύρματη διεπαφή |
Ενσωματωμένο στο WiFi και BT, μπορεί να συνδεθεί με NET ή PC, Android τηλέφωνο, ή Bluetooth εκτυπωτή |
| Απομακρυσμένο έλεγχο |
Εξοπλισμένο με λογισμικό WinGUI και Android APP, μπορεί να συνδεθεί με υπολογιστή ή τηλέφωνο για συγχρονισμό δεδομένων και κοινή χρήση με όργανα |
| Κάμερα δείγματος |
Μικροκάμερα, φωτογραφίες δείγματος μπορούν να γίνουν. |
| Συγκέντρωση, φιλτράρισμα και βαθμονόμηση |
2.6 mm κολλιματήρα, ικανό να ανιχνεύει τόσο μεγάλα όσο και μικρά δείγματα, 8 κανάλια φίλτρο με ευρύτερο εύρος ανίχνευσης, ενσωματωμένη πλάκα βαθμονόμησης, αυτοματοποιημένη βαθμονόμηση με έλεγχο προγράμματος,δεν απαιτούνται εξωτερικές τυποποιημένες πλάκες |
| Αντιστάθμιση πίεσης |
Ενσωματωμένο βαρόμετρο και αυτόματη διόρθωση αντιστάθμισης πίεσης |
| Λογισμικό ανάλυσης |
Το λογισμικό ανάλυσης στοιχείων NDT μπορεί να ρυθμιστεί με πολλαπλές λειτουργίες ανάλυσης σύμφωνα με τις ανάγκες του χρήστη: ανάλυση κράματος, ανάλυση μεταλλεύματος, ανίχνευση καταλύτη, ανάλυση πολύτιμων μετάλλων κλπ.Οι χρήστες μπορούν να χρησιμοποιήσουν τα δικά τους δείγματα για να καθορίσουν τις δικές τους καμπύλες βαθμονόμησηςΤο λογισμικό έχει μια ενσωματωμένη βιβλιοθήκη βαθμού κράματος με περισσότερους από 500 τύπους και οι χρήστες μπορούν να προσαρμόσουν το περιεχόμενο της έκθεσης. |
| Γλώσσα λειτουργίας |
Αγγλικά, προσαρμόσιμα για πολλές γλώσσες |
| Ασφάλεια από ακτινοβολία |
Εξοπλισμένο με λειτουργία προστασίας με κωδικό πρόσβασης,Το κεφάλι είναι εξοπλισμένο με αισθητήρα που μπορεί να εντοπίζει αυτόματα το δείγμα και η διέγερση από ακτίνες Χ απαγορεύεται αυτόματα κατά τη διάρκεια των εναέριων δοκιμών.Προειδοποίηση πολλαπλών γωνιών για την κατάσταση των ακτίνων Χ■ Εργασιακή διεπαφή ακτινοβολία Χ < 0,15 Μ Sv/h |
| Η μπαταρία. |
6600mAh μπαταρία λιθίου με οθόνη φορτισμένης χωρητικότητας. Ο χρόνος εργασίας μιας μονάδας μπαταρίας είναι περίπου 8 ώρες, λειτουργία θερμής ανταλλαγής,που επιτρέπουν την άμεση αντικατάσταση της μπαταρίας χωρίς να κλείνει η μηχανήΚατά τη διάρκεια λειτουργίας, το επίπεδο της μπαταρίας μπορεί να εμφανίζεται συγχρόνως στο χερούλι και στην οθόνη. |
| Ασφάλεια των μεταφορών |
Συμμορφώνονται με τα πρότυπα ISTA 3A για τις δοκιμές πτώσης, δονήσεων και κρούσης συσκευασίας και μεταφοράς, UN38.3 |
| Προσαρμοστικότητα στο περιβάλλον |
συμμορφώνονται με τις διατάξεις των GB/T2423.1 και GB/T2423.2,IP54,CE |
Αξίες πραγματικής δοκιμής 316 δειγμάτων
| |
| Διαβάζοντας |
Τρόπος |
Cr% |
Μν% |
Mo% |
Ni% |
| Σημείο 1 |
ΑΛΛΟΥΣ |
16.56 |
1.22 |
2.03 |
10.18 |
| Αριθ. 2 |
ΑΛΛΟΥΣ |
16.66 |
1.29 |
2.01 |
10.15 |
| Αριθ. 3 |
ΑΛΛΟΥΣ |
16.61 |
1.20 |
2.05 |
10.05 |
| Σημείο 4 |
ΑΛΛΟΥΣ |
16.62 |
1.19 |
2.00 |
10.03 |
| Σημείο 5 |
ΑΛΛΟΥΣ |
16.68 |
1.18 |
2.05 |
10.15 |
| Σημείο 6 |
ΑΛΛΟΥΣ |
16.67 |
1.22 |
1.99 |
10.10 |
| Σημείο 7 |
ΑΛΛΟΥΣ |
16.62 |
1.25 |
2.04 |
10.16 |
| Αριθ. 8 |
ΑΛΛΟΥΣ |
16.5 |
1.16 |
2.03 |
10.20 |
| Αριθ. 9 |
ΑΛΛΟΥΣ |
16.7 |
1.19 |
2.01 |
10.17 |
| Σημείο 1 |
ΑΛΛΟΥΣ |
16.63 |
1.20 |
2.03 |
10.08 |
| Τυπική τιμή |
|
16.68 |
1.22 |
2.03 |
10.11 |
Συσκευή και συνημμένο
1Συσκευασία:Προστατευτικό κουτί ειδικό για το όργανο, υποστρώμα από αφρό
2Συσκευές για το προϊόν:
| Τυποποιημένα εξαρτήματα |
| Συσκευές |
Περιγραφή |
Ποσότητα |
| μπαταρία λιθίου |
7.2V, 6600mAh, με ηλεκτρική φόρτιση, θερμή εναλλακτική |
1 |
| Συσκευή φόρτισης |
14V/4A |
1 |
| Φορτιστή |
Μπορεί να φορτίζει 2 μπαταρίες ταυτόχρονα |
1 |
| Καλώδιο USB |
Μίνι USB 1,5m |
1 |
| Φλασάκι USB |
32GB |
1 |
| Προστατευτική ταινία |
Ειδικό προϊόν |
10 |
| Χειροπέδες |
|
1 |
| Προαιρετικά αξεσουάρ |
| Κεραυνός αναδιπλούμενος |
Άλλες αλουμινένιες ενώσεις |
1 |
| Κάλυψη προστασίας από ακτινοβολία |
Χρησιμοποιείται σε συνδυασμό με τη θήκη |
1 |
| Κύπελλο δείγματος |
Χρησιμοποιείται για δείγματα σκόνης ή υγρού |
1 |
Μετά την υπηρεσία
1. Εγγύηση ποιότητας:
Η HUATEC δεσμεύεται ότι το χειροκίνητο φασματομέτρο HXRF-145AT είναι κατασκευασμένο με υλικά υψηλής ποιότητας και υψηλής ποιότητας.και σε πλήρη συμμόρφωση με την παροχή ποιότητας της παρούσας σύμβασηςΗ εγγύηση HXRF-145AT είναι 12 μηνών από την ημερομηνία της τελικής αποδοχής των αγαθών/εκκίνησης της μηχανής.
2. Τεχνική εκπαίδευση:
Εγχειρίδιο λειτουργίας των χειροκίνητων φασματομετρητών HXRF-145AT
Εγχειρίδιο συντήρησης των χειροκίνητων φασματομετρητών HXRF-145AT
3. Υπηρεσία μετά την πώληση
Με τα χρόνια, η HUATEC έχει πουλήσει όργανα XRF σε πολλούς χρήστες παγκοσμίως.
1. υπηρεσίες, συμπεριλαμβανομένων
- Η HUATEC παρέχει υπηρεσίες μεταπώλησης για όλα τα προϊόντα που έχει πουλήσει παγκοσμίως.
- Η HUATEC παρέχει ετήσια εγγύηση για το φάσμαμετρο που έχει πουλήσει παγκοσμίως.
- Η HUATEC παρέχει ετήσια εγγύηση για το σωλήνα ακτινογραφίας (σωλήνα ακτινογραφίας) και τον ανιχνευτή (ανιχνευτή).
- Η HUATEC παρέχει εγγύηση ανανέωσης ενός έτους για τα αντικατασταθέντα εξαρτήματα σε περίπτωση που τα αντικαταστήσει κατά τη διάρκεια της επισκευής της μηχανής.
2. Οι ακόλουθες σωματικές ζημιές δεν καλύπτονται από την εγγύηση.
- το όργανο χτυπάται με τόσο μεγάλη δύναμη που ο εσωτερικός αισθητήρας κρούσης μεταβάλλεται από λευκό σε κόκκινο·
- Ο ανιχνευτής είναι χαλασμένος.
- Το PDA είναι χαλασμένο.
- Το σώμα του οργάνου είναι σπασμένο·
- Απώλεια εξαρτημάτων
- Απώλεια εξαρτημάτων
- Το νερό εισέρχεται στο όργανο
3. Σε περίπτωση που το όργανο δεν είναι σε θέση να λειτουργήσει, ο πελάτης μπορεί να καλέσει την υπηρεσία μετά την πώληση για βοήθεια, προσφέρουμε 3 τύπους επισκευών:
- Επισκευή διαδικτύου: εάν οι πελάτες βρίσκονται σε ξένες χώρες ή απομακρυσμένες περιοχές, μπορούμε να τους προσφέρουμε πρώτα την υπηρεσία επισκευής INTERNET.
Ιστοσελίδα:www.huatecgroup.comΗλεκτρονικό ταχυδρομείο: export@huatecgroup.com
- Επισκευή τηλεφώνου: οι πελάτες τηλεφωνούν για να εξηγήσουν ρητά το πρόβλημα και το τεχνικό προσωπικό μας θα τους δώσει οδηγίες για την επίλυση του προβλήματος.
- Επισκευή επί τόπου: σε περίπτωση που η επισκευή του τηλεφώνου αποτύχει, το τεχνικό προσωπικό μας θα πάει στο χώρο για να επισκευάσει το όργανο εντός 72 ωρών από την αναφορά του προβλήματος.Η επιτόπια επισκευή πρέπει να συζητηθεί λεπτομερώς..
4. Εξυπηρέτηση εκτός εγγύησης: μετά τη λήξη της περιόδου εγγύησης, όλοι οι πελάτες εξακολουθούν να δικαιούνται εξυπηρέτηση εκτός εγγύησης κατά τη διάρκεια της ζωής του οργάνου.
5. Ειδικότητα σε υπηρεσίες εκτός εγγύησης:οι πελάτες έχουν το προνόμιο να λαμβάνουν προτιμησιακές τιμές για τα εξαρτήματα όταν συντηρούν το όργανο τους κατά τη διάρκεια της περιόδου εκτός εγγύησης, εφόσον το συντήρησαν προηγουμένως.
