Ψηφιακός βαθμονωτής δονήσεων βαθμονωτής μέτρου δονήσεων δονητή 1Hz έως 10kHz συνεχώς ρυθμιζόμενος HG-5020i

Ψηφιακός βαθμονωτής δονήσεων βαθμονωτής μετρητή δονήσεων αναλυτής δονήσεων δοκιμαστής δονήσεωνISO10816
Συχνότητα(διαρκώς ρυθμιζόμενο): 10 έως 1280 Hz+0.01%


Εφαρμογή για τον βαθμονωτή δονήσεων ISO10816 HG-5020i:

1.Μπορεί να χρησιμοποιηθεί για την βαθμονόμηση του επιταχυντή δονήσεων, του μετατροπέα ταχύτητας και εγγύτητας και επίσης ενός οργάνου μέτρησης δονήσεων.640 και 1280 Hz

2.Μπορεί να παραχθεί από το βαθμομετρητή το εύρος της επιτάχυνσης, της ταχύτητας και της μετατόπισης

3.Μπορεί να καθοριστεί μέσω δυνατομέτρων και να εμφανιστεί σε ψηφιακές οθόνες.

4Ο βαθμονωτής δονήσεων.HG-5010 συνδυάζει γεννήτρια σήματος sinus, ενισχυτή ισχύος, τυποποιημένο μετατροπέα και δονητή σε ένα και διαθέτει μικρό όγκο, υψηλή ακρίβεια και εύκολη λειτουργία.Μπορεί να χρησιμοποιηθεί είτε στο εργαστήριο είτε στην εγκατάσταση.

5Διεθνές πρότυπο: ISO 10816

Μπορεί να χρησιμοποιηθεί για την βαθμονόμηση του επιταχυντή δονήσεων, του μετατροπέα ταχύτητας και εγγύτητας και επίσης ενός οργάνου μέτρησης δονήσεων.640 και 1280 Hz μπορούν να παραχθούν από τον βαθμονωτήΈχει επίσης μια πρίζα για την είσοδο από μια εξωτερική γεννήτρια σήματος για οποιαδήποτε συχνότητα δονήσεων και ακόμη και σήμα σαρώματος.μπορεί να οριστεί μέσω δυνατομέτρων και να εμφανιστεί σε ψηφιακές οθόνεςΜπορεί να παράγεται οριζόντια ή κατακόρυφη δόνηση.

Το HG-5020i συνδυάζει γεννήτρια σήματος σινού, ενισχυτή ισχύος, τυποποιημένο μετατροπέα και κουνιστήρα σε ένα και διαθέτει μικρό όγκο, υψηλή ακρίβεια και εύκολη λειτουργία.Μπορεί να χρησιμοποιηθεί είτε στο εργαστήριο είτε στην εγκατάσταση.

Τα πρότυπα: JJG 1062-2010. JJG 298-2015.

Προδιαγραφές

Συχνότητα: Σταθερή 10, 20, 40, 80, 160, 320, 640, 1280Hz και εξωτερική είσοδος για οποιοδήποτε σήμα με συνεχή ρύθμιση συχνότητας, σάρωση, μη sinus

Μέγιστο εύρος δόνησης και μέγιστο φορτίο

Μέγεθος:280 x 180 x 250 mmΑκαθάριστο βάρος:10 κιλά

Θερμοκρασία: λειτουργία:0^oC έως 50^oΓΑποθήκευση:-20^oC έως 70^oΓ

Δύναμη:220Vac (προαιρετικά 110Vac)

Γραμμικότητα ανιχνευτή εγγύτητας

Πρωτό: ανιχνευτές 5mm και 8mm Πεδίο: 0~2.0mm

Εμφάνιση:3¹/₂Δείκτης ψηφίων για επιτάχυνση, ταχύτητα ή μετατόπιση

Σημείωση: Με υψηλότερη συχνότητα η τιμή της μετατόπισης των δονήσεων είναι πολύ μικρή, έτσι ώστε να μην υπάρχει έξοδος σήματος δονήσεων από τον βαθμονωτή.

Μέγεθος:280 x 180 x 250 mm

Βάρος:20 κιλά, 9 κιλά.

Θερμοκρασία: λειτουργία:0^oC έως 50^oΓ

Αποθήκευση:-20^oC έως 70^oΓ

Η υγρασία:90% μη συμπυκνωτικό

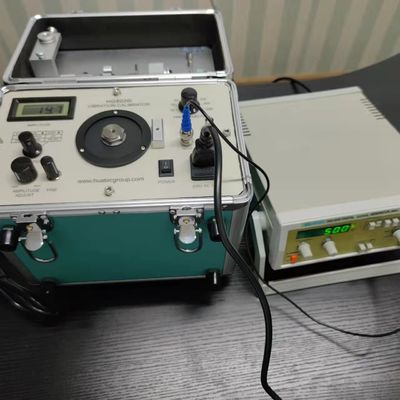

Ο πίνακας χειρισμού του βαθμονωτή δονήσεων HG-5020i παρουσιάζεται ως εξής:


1 Εμφάνιση της τάσης εκροής των δονήσεων Δείχνει την τάση των διαφόρων εκροών σήματος δονήσεων του βαθμονωτή
2 Ποντιονόμετρος βαθμονόμησης
3 Διακόπτης επιλογής λειτουργίας Μετατόπιση της ισχύος του βαθμομετρητή σε επιτάχυνση, ταχύτητα ή μετατόπιση
4 Ποντιονόμετρος για ρύθμιση του πλάτους εξόδου
Προσαρμογή του δυνατομέτρου για να αλλάξει το εύρος των δονήσεων εξόδου
5 Ρυθμίζοντας το το πλάτος των δονήσεων εξόδου αργά
6 Πίνακας για τη στερέωση του μετατροπέα που πρόκειται να βαθμολογηθεί
7 Η τρύπα της κλωστής για τη στερέωση του σταθμού της σόνδας εγγύτητας
Κατά τη διάρκεια του βαθμονόμησης του ανιχνευτή εγγύτητας, το στέλεχος του μετατροπέα στερεώνεται στον πίνακα ελέγχου μέσω αυτής της τρύπας νήματος.
8 Διακόπτης ισχύος 220 VAC
9 Πηγή για είσοδο ισχύος 220 V AC
Χρησιμοποιείται για τη σύνδεση ηλεκτρικής ενέργειας 220 V.
10. Κεραμίδα για την έξοδο ισχύος
Για την παρακολούθηση του σχήματος κύματος του σήματος εξόδου του ενισχυτή ισχύος του βαθμονωτή.
11 Συσκευή εξόδου τάσης 24 V
Παροχή ισχύος σε 24 V για τον κοντινό μετρητή κατά την βαθμονόμηση του ανιχνευτή κοντινότητας.
12 Διακόπτης επιλογής συχνότητας
