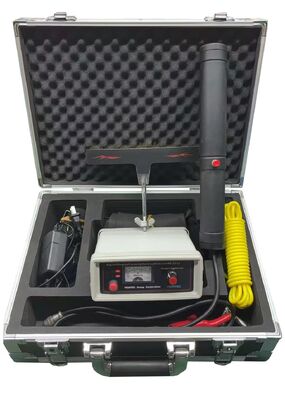

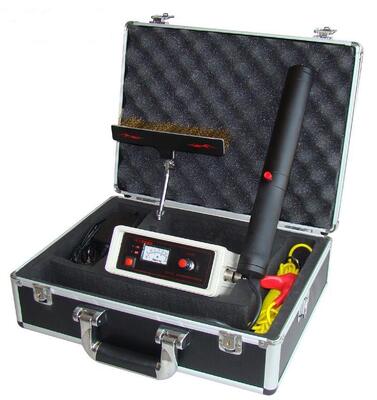

Ανιχνευτής Οπών για Έλεγχο Ελαττωμάτων Προστατευτικών Επιστρώσεων σε Αγωγοξύλους Πετρελαίου και Φυσικού Αερίου, Καλώδια, Εμαγιέ, Μεταλλικές Δεξαμενές
Λεπτομέρειες:
[Λειτουργία]
Ο ανιχνευτής πόρων HD-201 είναι ειδικός εξοπλισμός δοκιμών που χρησιμοποιείται για τον εντοπισμό ελαττωμάτων σε προστατευτικές επιστρώσεις αγωγών πετρελαίου και φυσικού αερίου, καλωδίων, εμαγιέ, μεταλλικών δεξαμενών, κύτους και άλλων. Είναι ένας απλός και πρακτικός εξοπλισμός.
[Χαρακτηριστικό]
1, Χαμηλή κατανάλωση ενέργειας, μικρό μέγεθος, ελαφρύ βάρος；
2, Απλή λειτουργία；
[Κύριος τεχνικός δείκτης]
1, Εύρος μέτρησης:
HD-201A:0.03-3.5mm(Εποξειδική πίσσα άνθρακα μέσου)
HD-201B:3.5-10.mm(Πετρελαϊκή άσφαλτος μέσου)
HD-201C:0.03-10.mm(Εποξειδική πίσσα άνθρακα, Πετρελαϊκή άσφαλτος μέσου)
3, Υψηλή τάση εξόδου:
HD-201A:0.5-15KV
HD-201B:15-35KV
HD-201C:0.5-35KV

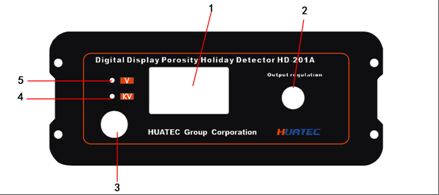

4, Οθόνη: δείκτης
5, Σύστημα ελέγχου υψηλής τάσης: Ρύθμιση συνηθισμένου ποτενσιόμετρου
6, Τροφοδοσία DC: 12v
7, Κατανάλωση:＜5w
8, Καθυστέρηση συναγερμού: 1-2s
9, Ανιχνευτής υψηλής τάσης: Ηλεκτρονική γεννήτρια υψηλής τάσης
10, Συσκευασία: μεταλλική κασετίνα
11, Κύρια διάσταση: 165mm×155mm×68mm
12, Βάρος: 1.5kg(Συμπεριλαμβανομένης της μπαταρίας)
[Αρχή]
Ο ανιχνευτής παράγει υψηλή τάση DC που εφαρμόζεται στην επιφάνεια της επίστρωσης μέσω ενός ανιχνευτή. Ο ανιχνευτής συνδέεται με το υπόστρωμα μέσω της υψηλής τάσης επιστροφής. Όταν ο ανιχνευτής περνά πάνω από ένα ελάττωμα στην επίστρωση, τότε το ηλεκτρικό κύκλωμα ολοκληρώνεται και ρεύμα ρέει από τον ανιχνευτή στο υπόστρωμα. Ως αποτέλεσμα, ενεργοποιούνται ακουστικοί και οπτικοί συναγερμοί στον ανιχνευτή και μπορεί να παραχθεί σπινθήρας στο ελάττωμα.
[Πρόγραμμα τάσης δοκιμής]
| Αντιδιαβρωτικό υλικό |
Πάχος επίστρωσης |
Τάση ανίχνευσης |
Παρατηρήσεις |
|
Εποξειδική πίσσα άνθρακα
Δύο λάδι-ύφασμα
|
0.2
0.4
0.6
0.8
|
4-5KV ή αυτόνομη
|
Εάν εφαρμόζεται πρότυπο σύμφωνα με το πρότυπο
|
|
Πετρελαϊκή πίσσα
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Πολυαιθυλενική ταινία |
Σύμφωνα με: 3249TC=V μετατροπή τύπου V: τάση TC: πάχος αντιδιαβρωτικού στρώματος
Εφαρμογή προτύπου SY4014-92 κριτήρια αποδοχής
|
| Επικαλυμμένο με γυαλί |
Ανάλογα με την εμπειρία, η τάση ανίχνευσης είναι γενικά 8KV-20KV |
| Άλλα αντιδιαβρωτικά υλικά |
Ανάλογα με το σχεδιασμό του τμήματος σχεδιασμού για την ανίχνευση της απόδοσης μόνωσης της τάσης ή του ίδιου του υλικού. |

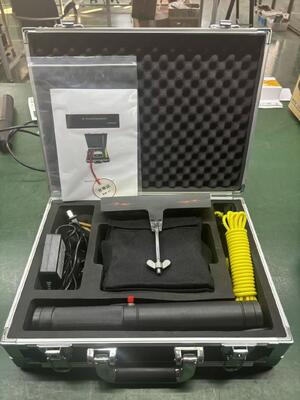

[Τυπική παράδοση]
Κύρια μονάδα
Όπλο υψηλής τάσης
Όπλο υψηλής τάσης
Φορτιστής
Μακρύ καλώδιο
Κοντό καλώδιο
Μαγνήτης σύνδεσης
Ράβδος γείωσης
γάντια υψηλής πίεσης
Εγχειρίδιο οδηγιών
Πιστοποιητικό βαθμονόμησης HUATEC
Προαιρετικά αξεσουάρ
Βούρτσα τόξου
Επίπεδη βούρτσα
Βούρτσα ελατηρίου κύκλου
Βούρτσα εσωτερικής επιφάνειας σωλήνα
Μπαταρία
